リレーモジュール(1ch/12V)キット [AKIT-218B]
リレーモジュール(1ch/12V)キット
[AKIT-218B]

販売価格: 350円(税別)
(税込: 385円)
参考在庫数 1点
●概要
リレー、2.54mmピッチ3P、12V
●仕様機能
小型DCリレーに基本的な部品を加えて、12VのDC電源でリレーのON/OFFを制御するモジュールキット、組み立てキットシリーズ、部品1式、基板付き、部品を基板に半田付けして使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、動作電源:12V、IN制御信号レベル:3〜5V、回路図、表記価格:1

●部品一覧

抵抗4.7KΩ(x1)

ダイオード:1N4148(x1)

トランジスタ:S9013(x1)

2.54mmピッチピンヘッダ:3P(x1)
端子台(5.08MM):3P(x1)
リレー1CH:12v (x1)

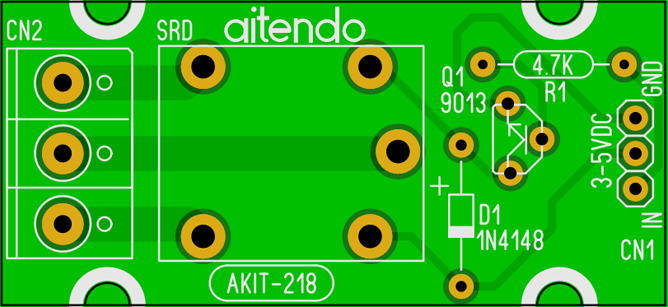

専用PCB/47.7x21.7x1.2mm
●詳細を見る

リレー、2.54mmピッチ3P、12V
●仕様機能
小型DCリレーに基本的な部品を加えて、12VのDC電源でリレーのON/OFFを制御するモジュールキット、組み立てキットシリーズ、部品1式、基板付き、部品を基板に半田付けして使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、動作電源:12V、IN制御信号レベル:3〜5V、回路図、表記価格:1

●部品一覧

抵抗4.7KΩ(x1)

ダイオード:1N4148(x1)

トランジスタ:S9013(x1)

2.54mmピッチピンヘッダ:3P(x1)
端子台(5.08MM):3P(x1)
リレー1CH:12v (x1)

専用PCB/47.7x21.7x1.2mm
