★128x64★大画面液晶モジュール★SPI★ [CDT12864-118v2]

★128x64★大画面液晶モジュール★SPI★ [CDT12864-118v2]

販売価格: 495円(税別)

(税込: 544円)

参考在庫数 28点
数量:
●概要

●仕様・機能

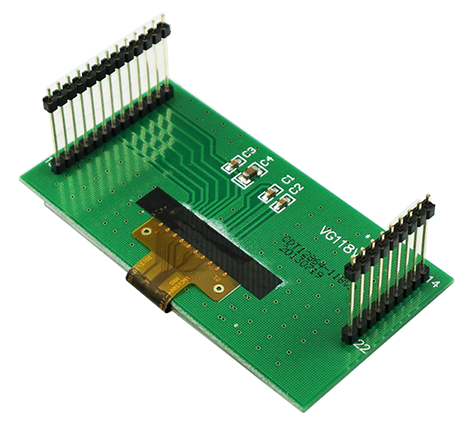

大画面グラフィクス液晶モジュール、非常に使いやすく実験機にぴったり、搭載コントローラチップ:UC1701、128x64ドット、2.54mmピッチ7P接続、連結タイプピンヘッダ実装済み、4線式SPI信号インターフェース、動作電源:3.3V、基板寸法:80x42mm、表示領域寸法:(実測値)63x35mm、表記価格:1





<ピンアサイン>

1.GND
2.3.3V
3.MOSI
4.SCK
5.A0
6.RESET
7.CS
8〜22.接続しない

●動作について

びんぼうでいいの+u8glib.hで動作を確認しております。

<接続>

液晶側/びんぼでいいの側
GND/GND
CS/10
RESET/8
A0/9
SCK/13
MOSI/11
3.3V/3.3V

<u8gオブジェクト設定>

U8GLIB_NHD_C12864 u8g(13, 11, 10, 9, 8);
