I2Cインターフェース4桁7セグLED表示器 [K-16K33M5641]

I2Cインターフェース4桁7セグLED表示器 [K-16K33M5641]

販売価格: 950円(税別)

在庫切れ
●概要

●仕様・機能

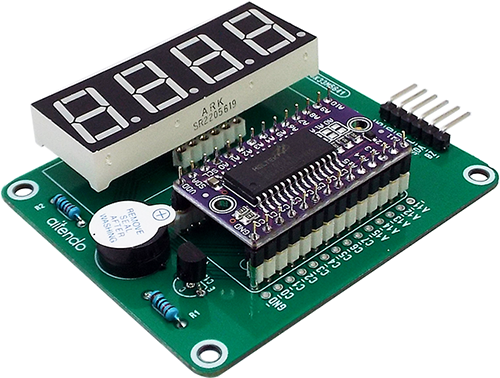

★本商品は組立キットで、半田付けが必要です★I2CインターフェースLEDコントローラモジュールM16K33D28を搭載した4桁7セグLED表示器キット、ブザー付き、温度センサを取り付けるインターフェース付き、付属LED表示器はバリエーション(コロン付き/DP付き)よりお選び頂けます、掲載資料だけでご利用いただける方におすすめ、動作電源:5V、基板寸法:68x58x1.2mm、回路図、表記価格:1



●構成部品一覧

LEDコントローラモジュール:M16K33D28(x1)
トランジスタ:C1815/TO-92(x1)
セラミックコンデンサ:104(x1)
LED表示器:バリエーション (x1)
(1)4桁7セグLED表示器: 5643AS-30CD3 or LIM-5643SD-2 / カソードコモン
(2)4桁7セグLED表示器:SR2205619/カソードコモン
1/4W抵抗:10KΩ(x2)
SIPソケット:40P/SIP2.54-40P(x1)
ブザー(x1)
ピンヘッダ:丸ピン/28〜30P/GPHEADER-2.54PT-S(x1)
専用基板(x1)
※温度センサLM35と2.54mmピッチ6Pピンヘッダはオプションです。



●バリエーション:付属LED表示器



⇧コロン表示仕様、5643AS-30CD3、LIM-5643SD-2または互換品、赤色、カソードコモン



⇧DP表示仕様、SR2205619または互換品、黄緑色、カソードコモン

●動作について

びんぼうでいいの+ライブラリAdafruit-LED-Backpack-Libraryで動作を確認しております。

<接続>

基板側 / びんぼうでいいの側
VCC / 5V
GND / GND
SDA / A4
SCL / A5

ライブラリ&スケッチAdafruit-LED-Backpack-Libraryを入手してArduino IDEに追加します。Arduino IDEでファイル→スケッチの例→Adafruit_LED_Backpack_Library→sevensegスケッチを選んでびんぼうでいいのに書き込みます。
