簡易トランジスタトランシーバキット [K-Q5DJ]

●概要

●仕様・機能

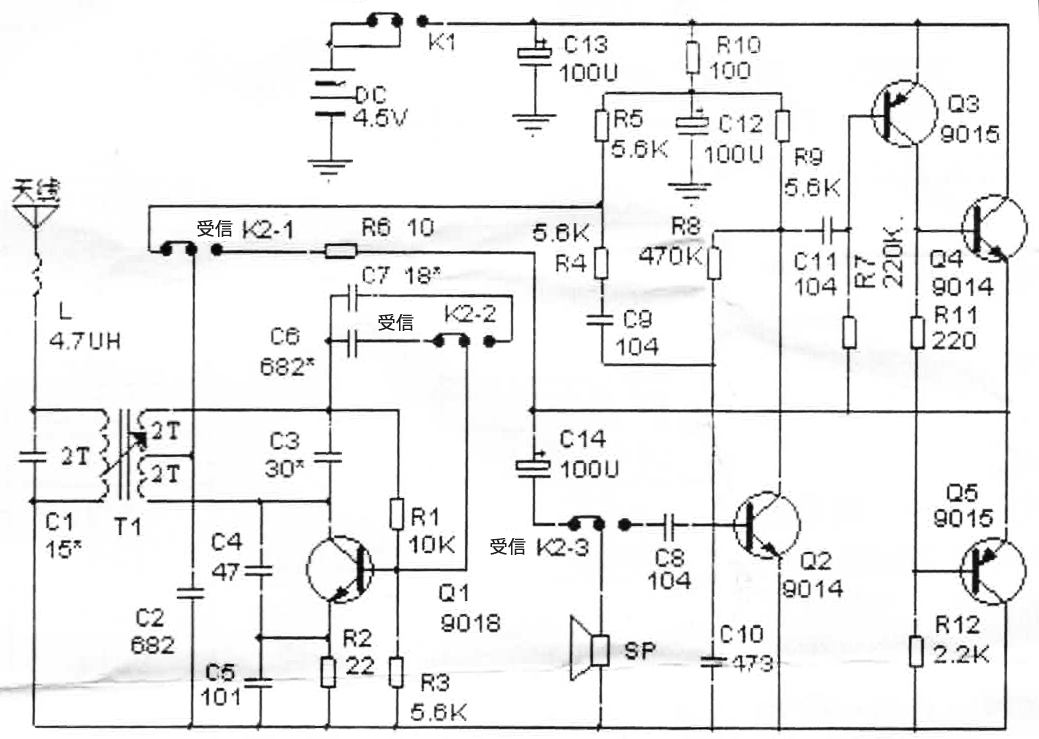

★本商品は組立キットで、半田付けが必要です★簡易トランジスタトランシーバキット、詳細資料が付いていないので掲載情報だけで作成・使用できる方にお勧め、動作周波数範囲：27〜54MHz、動作電源：4.5V、単四電池3本、受信電流：17mA、送信電流：10mA、ケース外形寸法：110 x60 x30 mm、回路図、表記価格：1



＜構成部品一覧＞

抵抗（R1）：10KΩ（x1）
抵抗（R2）：22Ω（x1）
抵抗（R3/R4/R5/R9）：5.6KΩ（x4）
抵抗（R6）：10（x1）
抵抗（R7）：220KΩ（x1）
抵抗（R8）：470KΩ（x1）
抵抗（R10）：100Ω（x1）
抵抗（R11）：220Ω（x1）
抵抗（R12）：2.2KΩ（x1）
マイクロインダクタ（L）：4,7UH（x1）
セラミックコンデンサ（C1）：15pF（x1）
セラミックコンデンサ（C2/C6）：682（x2）
セラミックコンデンサ（C3）：30pF（x1）
セラミックコンデンサ（C4）：47pF（x1）
セラミックコンデンサ（C5）：101（x1）
セラミックコンデンサ（C7）：15pF/18pF/20pF（x1）
セラミックコンデンサ（C8/C9/C11）：104（x3）
セラミックコンデンサ（C10）：473（x1）
電解コンデンサ（C12/C13/C14）：100UF（x3）
トランジスタ（Q1）：9018（x1）
トランジスタ（Q2/Q4）：9014（x2）
トランジスタ（Q3/Q5）：9015（x2）
スライドスイッチ（K1）（x1）
プッシュスイッチ（K2）（x1）
IFTコイル（T1）（x1）
電池ホルダ（x1）
スピーカ（x1）

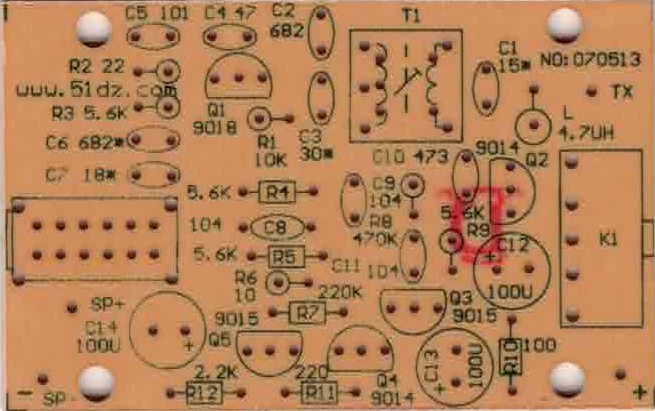

基板（x1）
ケース（x1）
