★1.8インチ★TFT液晶モジュール★128x160★ [M018C7735SPI]
★1.8インチ★TFT液晶モジュール★128x160★
[M018C7735SPI]
![](https://www.aitendo.com/res/layout020/img/icon_new.gif)
在庫切れ
●概要
●仕様・機能

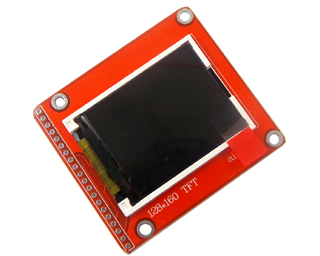

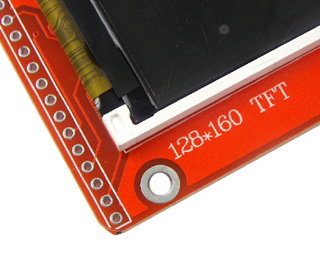

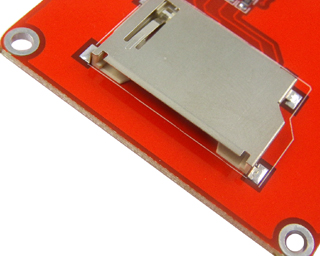

TFT液晶モジュール、1.8インチ、128x160、基板寸法:52x46mm、信号インターフェース:シリアル4-wire SPI、2.54mmピッチ(単列)20Pスルーホール、SDソケット実装、動作電源:単3V、内蔵コントローラチップ:ST7735R、回路図、対応ライブラリ:Adafruit-ST7735-Library、表記価格:1
![](http://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2/M018C7735SPI/1.8-ST7735R-320-dim.jpg)
![](http://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2/M0144-ILI9163B-SPI/interface144-18-320-pin.jpg)
(↑)AO=RS/DC
![](http://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2/M018C7735SPI/M018C7735SPI-320-2.jpg)
●動作について
びんぼうでいいのとライブラリAdafruit_ST7735.hで動作を確認しております。
<接続>
液晶モジュール側/びんぼうでいいの側
CS/10
RST/9
A0/8
SCK/13
SDA/11
GND/GND
VCC/3.3V
VLED→10Ω/5V
![](http://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2/M018C7735SPI/M018C7735SPI-468-1.png)
![](http://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2/M018C7735SPI/M018C7735SPI-468-2.png)
![](http://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2/M018C7735SPI/M018C7735SPI-468-3.png)
