セグメントLCD表示器★SPI★ [TS119-5]

セグメントLCD表示器★SPI★ [TS119-5]

販売価格: 395円(税別)

参考在庫数 39点
数量:
●概要

●仕様・機能

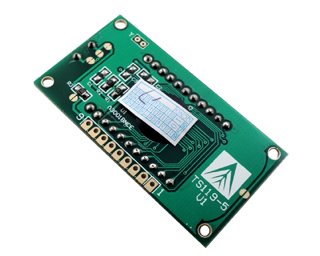

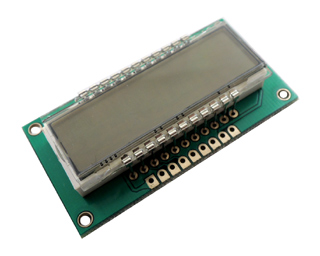

TN型セグメントLCD表示器、大文字7セグ(7桁)、小文字7セグ(2桁)及び「H」、「MD」、「KV/Ah」、「※」、時計アイコンなどのマルチ表示機能付き、LEDバックライト、黄緑色、動作電源:3-5V、接続インターフェース:シリアル、2.54mmピッチ9Pスルーホール、搭載コントローラチップHT1621B、外形寸法:55.0x29.0x10.3mm(実測値)、ピンアサイン:1.CS、2.RD、3.WR、4.DATA、4.GND、6.VDD、7.IRQ、8.LED-A、9.LED-K、表記価格:1













●使用参考



びんぼうでいいの+ライブラリHT1621.hにて表示して見ます。ライブラリHT1621.h

<接続>

液晶側/びんぼうでいいの側
CS/7
RD/8
WR/9
DATA/10
VDD/3.3V
LED_A/3.3V
GND/GND
LED_K/GND

<スケッチ>

#include "HT1621.h"

//#define DATA_PIN 10
//#define WR_PIN 9
//#define RD_PIN 8
//#define CS_PIN 7

HT1621 ht1621(10,9,8,7);

void setup()
{
Serial.begin(9600);
if (! ht1621.begin()) {
Serial.println("Could not init device!\n");
}
}

int i = 0;
void loop()
{
ht1621.writeMem(0, 40);
ht1621.writeMem(1, 0x1100);
ht1621.writeMem(2, 0xfe);
ht1621.writeMem(3, 0x7e);
ht1621.writeMem(4, 0b1111);
ht1621.writeMem(5, 0b1111);
ht1621.writeMem(6, 0b1111);
ht1621.writeMem(7, 0b1111);
}
