電源レギュレータきっと(317) [P-317DVR-ADJ-FS]

電源レギュレータきっと(317) [P-317DVR-ADJ-FS]

販売価格: 350円(税別)

参考在庫数 14点
数量:
●概要

出力可変、LM317用、TO-220

●仕様機能

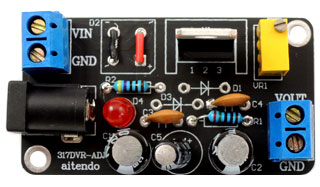

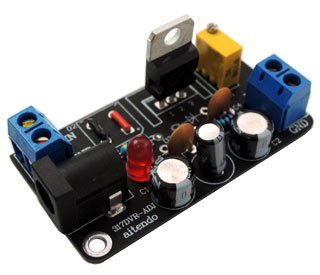

出力可変電源レギュレータLM317(TO-220)を使ってDC-DCモジュールを作成するためのフルセット、部品を基板に半田付けして使用する、入力部:5.08mmピッチ2P端子台と電源ジャックの2通り、出力部:5.08mmピッチ2P端子台、電源指示LED、参考回路図、表記価格:1セット

●構成部品一覧

1/4W抵抗(R2):470Ω(x1)
1/4W抵抗(R1):200-250Ω(x1)
半固定抵抗(VR1):3296、2-10KΩ
セラミック・コンデンサ(C3、C4):104/0.1uF(x2)
電解コンデンサ(C5):10uF/50V(x1)
電解コンデンサ(C1、C2):20V-50V100uF(x2)
LED(D4):赤色、Φ5mm LED(x1)
端子台(J1、J2):2P(x2)
電源ジャック(J3):DC-002(x1)
3端子レギュレータ(TO-220):LM317(x1)
基板x1

(※)きっとに含まれたコンデンサの容量・耐圧・メーカーは出荷ロットで変わる。ダイオード(D1、D3)とブリッジダイオードD2が含まれていない。LED電流制限抵抗(R1)は入力電圧12Vで計算している。入力電圧が変わると下記の方程式、
(入力電圧-LED順方向電圧2V)/LEDに流したい電流
でR1の値を算出して、別途入手してください。
