EWS機能付きDSPラジオキット [AKIT-EWS2BD]

EWS機能付きDSPラジオキット [AKIT-EWS2BD]

販売価格: 3,500円(税別)

参考在庫数 8点
数量:
●概要

EWS付き、FM/AM、2.4〜3.7V

●仕様・機能

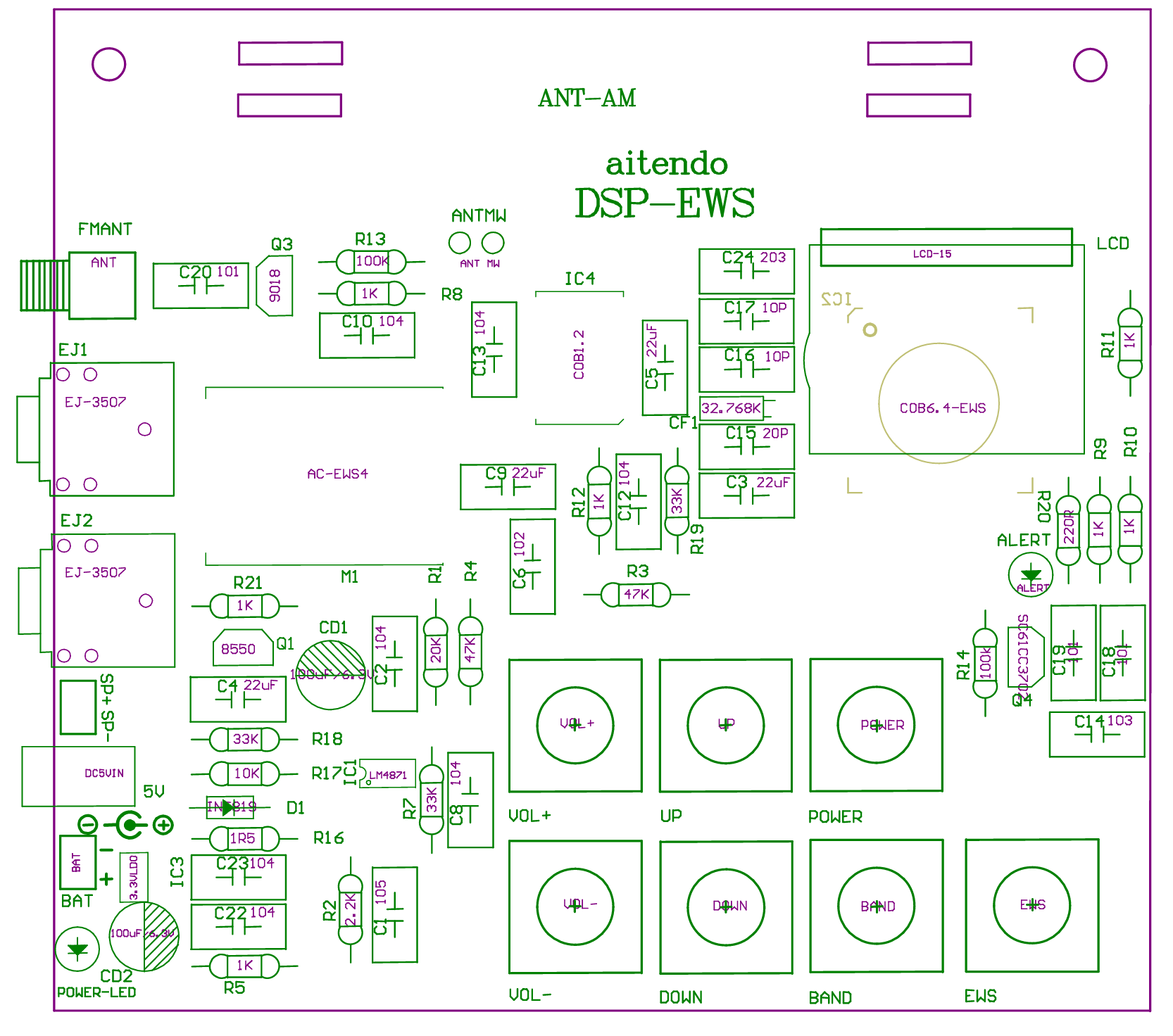

EWS(緊急警報放送)監視機能付きDSPラジオを作成するための部品1式、、部品を基板に半田付けして完成になる、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、回路図部品配置レイアウト、FM/AMの2バンド仕様、FM:76〜108MHz、AM:522〜1620KHz、Class-ABアンプLM4871搭載、液晶表示器付き、動作電源:2.4〜3.7V、表記価格:1セット





EWS監視機能の起動:EWSボタンを押す、監視機能終了:EWSボタンを長押し、EWS警報テスト:EWS監視機能モードでPOWERボタンを長押し(※出力された警報音声が非常に大きいため、ヘッドホン装着状態でのテストは絶対行わないでください)、EWS警報テスト終了:POWERボタンを押す

●構成部品一覧:PDF

1/4W抵抗:1.5Ω:R16(x1)
1/4W抵抗:20KΩ:R1(x1)
1/4W抵抗:220Ω:R20(x1)
1/4W抵抗:1KΩ:R5、R8、R9、R10、R11、R12、R21(x7)
1/4W抵抗:2.2KΩ:R2(x1)
1/4W抵抗:10KΩ:R17(x1)
1/4W抵抗:100KΩ:R13、R14(x2)
1/4W抵抗:47KΩ:R3、R4(x2)
1/4W抵抗:33KΩ:R7、R18、R19(x3)
セラミックコンデンサ:100(10pF):C16、C17(x2)
セラミックコンデンサ:101(100pF):C18、C19、C20(x3)
セラミックコンデンサ:102(1nF):C6(X1)
セラミックコンデンサ:103(0.01uF):C14(x1)
セラミックコンデンサ:104(0.1uF):C8、C10、C13、C12、C22、C23、C2(x7)
セラミックコンデンサ:105(1uF):C1(x1)
セラミックコンデンサ:200(20pF):C15(x1)
セラミックコンデンサ:203 or 223 (20nF or 22nF):C24(x1)
タンタルコンデンサ226(22uF):C3、C4、C5、C9(x4)
電解コンデンサ100uF(16-50V):CD1、CD2(x2)
ダイオード:1N5819/D1(x1)
トランジスタ:TR90-JCET/S9018-H/Q3(x1)
トランジスタ:TR90-JCET/S8550-D/Q1(x1)
ステレオジャック(3.5mm):PJ-307G/EJ1、EJ22(x2)
タクトスイッチ(ATD-12X12):TS12X12
VOL+、VOL-、UP、POWER、DOWN、BAND、EWS(x7)
クリスタル(3x8):XO-3X8/32.768KHz/CF1(x1)
2.54mmピッチ2Pピンヘッダ:PH254S-B6-40P/2P(x1)
LED(3mm/5mm):ALERT、POWER/LEDSH3(x2)

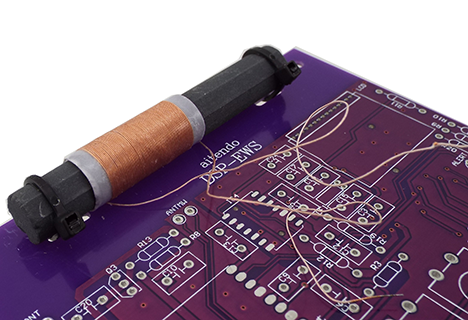

フェライトバーアンテナ:300uH(x1)
ICチップ(IC1):LM4871(x1)
専用最小構成ICモジュール(COB):IC1、IC2、M1(x3)
EWSラジオ液晶表示器単体[TN3V15P-EWS](x1)
専用基板(FR-4/1.2t):100x80mm(x1)
※付属品の外観や規格などは、写真と異なる場合がございますのでご注意ください。











●液晶表示器


AM受信モード


EWS監視起動モード


FM受信モード


音量調整

●作成参考
