●概要

AC-DCコンバータ、出力可変、正負両電源

●仕様・機能

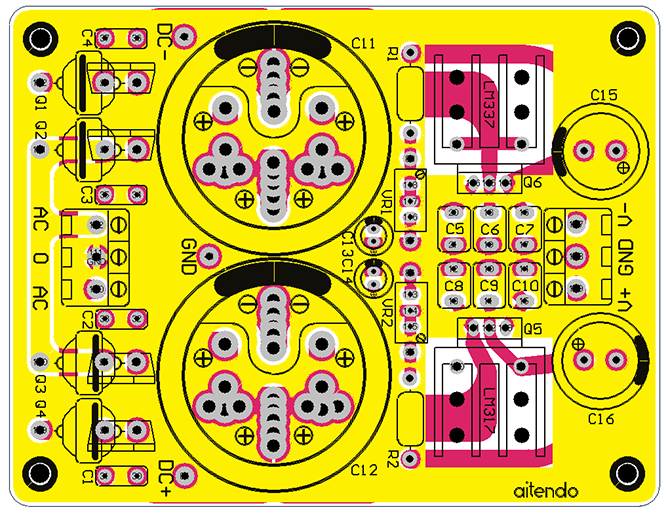

電源レギュレータ317/337を使った出力可変正負両電源キット、AC-DCコンバータ、組み立てキットシリーズ、部品1式、基板付き、部品を基板に半田付けして使用する、詳細マニュアルがついていないので基板シルクや部品配置図面を見ながら作成できる方にお勧め、入力:LM317/LM337規定仕様どおり、5.08mmピッチ3P端子台、出力:±1.3〜35V、5.08mmピッチ3P端子台、入力12V時実測出力値±1.6〜22V、基板寸法:102.5x79x1.6mm、表記価格:1



●バリエーション:付属コンデンサ

50V4700uF
電解コンデンサ(200V1000uF) [200MXC1000M]

●構成部品一覧

1W金属皮膜抵抗(R1、R2):120Ω(x2)
半固定抵抗(VR1、VR2/3296W):5KΩ(x2)
フィルムコンデンサ(C1-C10/MET370):104(0.1uF)(x10)
電解コンデンサ(C13、C14):50V 10uF(x2)
電解コンデンサ(C15、C16):50V 330uF(x2)
ファーストリカバリダイオード(Q1-Q4):RHRP3060(x4)
ターミナル(TB058):3P(x2)
可変電源レギュレータ(Q5):LM317T(x1)
可変レギュレータ(Q6):LM337T(x1)
ヒートシンク:HJI027(x2)
なべねじ:PM3x8(x2)
専用基板:(x1)

※樹脂ナット(M3)は付属対象外です。
