表示器付DSPラジオキット [K-6955V2DB]

表示器付DSPラジオキット [K-6955V2DB]

販売価格: 2,650円(税別)

在庫わずか
数量:
●概要

FM/MW/SW、I2C、2〜4.5V

●仕様機能

ワンチップDSPラジオ[DSP6955] を使ったDSPラジオキット、部品一式、部品を基板に半田付けをして使用する、詳細マニュアルがついていないので部品配置図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、最新版ファームウェアが書き込み済み、専用液晶表示器付き、受信周波数範囲:(1)FMバンド:64〜108MHz、(2)MWバンド:522〜1620KHz、9KHzステップ or 520-1710、10KHzステップ、切り替え機能付き、(3)SWバンド:3.2〜21.9MHz、基板スイッチ(FM/MW/SW)でバンドを切り替える、ロータリエンコーダスイッチでチューニング、スイッチで自動選局(UP&DOWN)、最大出力500mWオーディオアンプ搭載、ヘッドホンやスピーカユニットへの出力に両対応、動作電源:2〜4.5V、基板寸法:100x80x1.2mm、表記価格:1セット

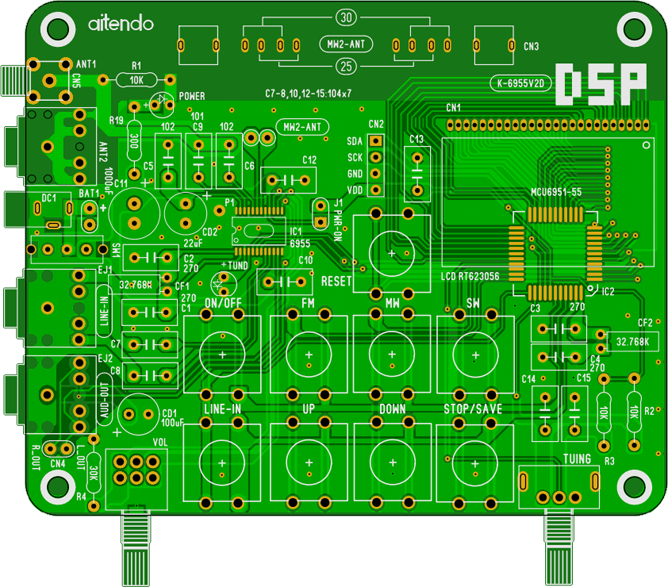

拡大図面

●構成部品一覧

1/4W抵抗(R19):300Ω(x1)
1/4W抵抗(R1、R2、R3):10KΩ(x3)
1/4W抵抗(R4):30KΩ(x1)
可変抵抗(R0921G/VOL):50KΩ(x1)
セラミック・コンデンサ(C1、C2、C3、C4):270(x4)
セラミック・コンデンサ(C9):101(x1)
セラミック・コンデンサ(C5、C6):102(x2)
セラミック・コンデンサ(C7、C8、C10、C12、C13、C14、C15):104(x7)
電解コンデンサ(CD1、CD2):50V47uF(x2)
電解コンデンサ(C11):1000uF(x1)
LED(φ3/RED): POWER、TUND(x2)
クリスタル(32.768KHz):CF1、CF2(x2)
ロ-タリエンコーダ(TUING):RE12000XH1-V02(x1)
DCジャック:DC-0002(x1)
ステレオジャック(ATN2、EJ2 ):PJ-307G(x3)
スライドスイッチ(SW1):ATD12F44G(x1)
タクタイルスイッチ(ON/OFF、FM、MW、SW、LINE-IN、UP、DOWN、STOP/SAVE):ATD12X12N(x9)
2.54mmピッチ10Pピンヘッダ:(x1)
2.54mmピッチジャンパー:(x1)
マイコン(MCU6951-55):IC2(x1)
DSPラジオチップ(DSP6955/TSSOP-24):IC1(x1)
ラジオ表示器:RT623056(x1)
フェライトバーアンテナ:47050-750U-2T(x1)
専用基板(FR-4/1.2t):100x80mm(x1)
※外付けFMアンテナや、電池ボックス、ツマミ、スペーサ、スイッチキャップは付属対象外となっていますのでご注意ください。



●MWバンド9KHZ/10KHzの切り替え

MWバンド動作状態でMWスイッチを3秒ほど押して、9KHZ/10KHzの切り替えになります。

●注

(※)本製品は電子工作向け実験的な製品です。完璧な機能を求めたい方は市販完成品をご検討くださるお願いします。使い方やカスタマイズ方法などはサポート対象外とさせて頂いております。性能を向上させるためのソフトウェアシステムのアップグレードを行う予定がございますが、 使用者からアップデート・バージョンアップが要求される場合、供給する義務はないとさせて頂いております。
