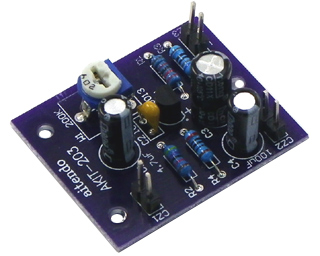

シングルトランジスターアンプ [AKIT-203]

シングルトランジスターアンプ [AKIT-203]

販売価格: 350円(税別)

参考在庫数 180点
数量:
●概要

シンクルトランジスタ、アンプ、動作電源:3〜12V

●仕様・機能

組み立てキットシリーズ、部品1式、基板付き、部品を基板に半田付けして使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、1石トランジスタS9013を使ったアンプ、動作電源:3〜12V、基板寸法:35.9x30x1.6mm、表記価格:1



●部品構成一覧

抵抗:22KΩ(R1)x1
抵抗:200Ω(R4)x1
抵抗:47KΩ(R2)x1
抵抗:680Ω(R3)x1
半固定抵抗:200K(x1)
セラミックコンデンサ:102(x1)
電解コンデンサ:4.7uF(C1)X1
電解コンデンサ:100uF(C3、C4)x2
トランジスタ:9013(x1)
専用基板(x1)
