ワイヤレスFMマイク [AKIT-225]

ワイヤレスFMマイク [AKIT-225]

販売価格: 495円(税別)

在庫切れ
●概要

高感度、アンテナパターン付き、動作電源:3V

●仕様機能

組み立てキットシリーズ、部品1式、基板付き、部品を基板に半田付けして使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、高感度FMワイレスマイク、PCBアンテナパターン付き、アンテナなしで動作可、動作電源:3V、送信距離:100米前後、コイルL1で送信周波数を調整、回路図、表記価格:1


●部品構成


抵抗12KΩ(x1)
抵抗100Ω(x1)
抵抗15KΩ(x1)
抵抗200Ω(x1)

セラミックコンデンサ:101(x1)
セラミックコンデンサ:102(x1)
セラミックコンデンサ:103(x1)
セラミックコンデンサ:60(x1)
セラミックコンデンサ:180(x1)

電解コンデンサ4.7uF(x2)
電解コンデンサ220uF(x1)

ダイオード4148(x2)

トランジスタ9018(x1)

コイル6T(x1)

2.54mmピッチ2Pピンヘッダ(x1)
マイク(x1)
リード線(x1)

専用PCB/58.7x50.6x1.6mm

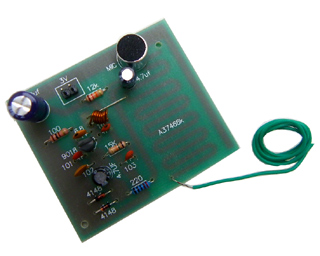

拡大写真
