DSPラジオモジュール(FM/AM) [M6952]

DSPラジオモジュール(FM/AM) [M6952]

販売価格: 680円(税別)

参考在庫数 41
数量:
●概要

4バンド、2.54mmピッチ接続、3〜4.5V

●仕様・機能

抵抗6個とバーアンテナを加えて4バンドラジオを作る、超〜シンプルaitendoオリジナルDSPラジオモジュール、プログラミング不要、4バンド仕様:(FM1)70-93MHz、(FM2)56.25-91.75MHz、(TV)174.75-222.25MHz、(MW)522-1620KHz、オーディオ出力:ヘッドホンレベル、(MW)モノラル、(FM&TV)ステレオ、オンボード動作モードLED指示(SW/FM)、オンボードチューニングLED(SW/FM)、接続インターフェース:2.54mmピッチ(2列)22P、外形寸法:35x21x3.5mm、※写真に映っているピンヘッダは未実装、内部接続回路図外部接続回路図、動作電源:3〜4.5V、表記価格:1





●作成参考

(1)フル構成部品:バーアンテナ(x1個)、抵抗10KΩ(x3個)、抵抗130KΩ(x1個)、可変抵抗(/VR1/VR2)50KΩ(x2個)、(2)FMアンテナが無くてもガンガン聞こえる、(3)オンボードチューニングLEDを使用時、ピンLED-KをGNDに接続して、外部LED(Vf=2V前後)を接続したい場合、ピンLED-AとGNDの間にLEDを挿入、(4)お好みのアンプに接続してすぐ使える

●現行版(2014年6月より出荷)





終了版




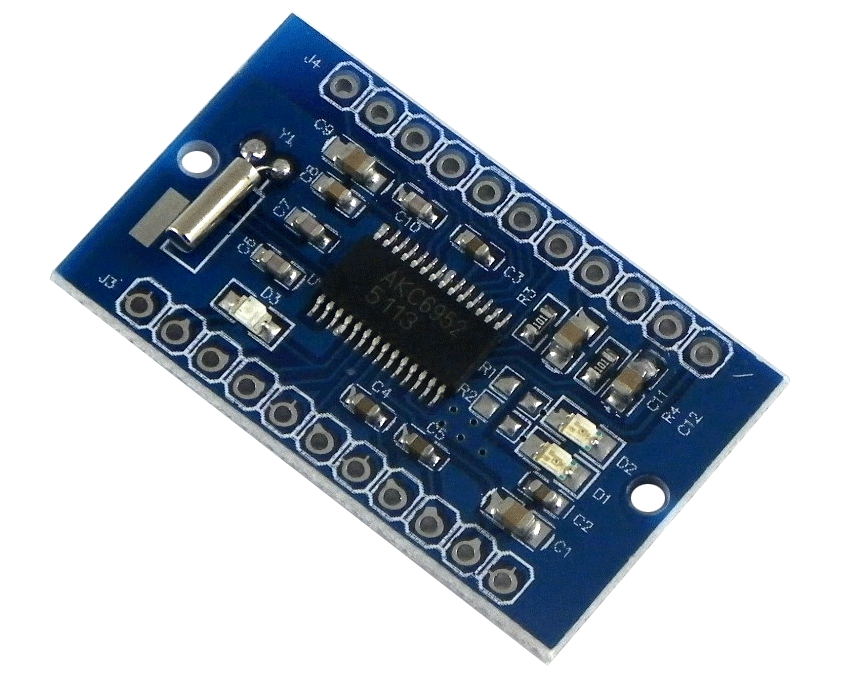

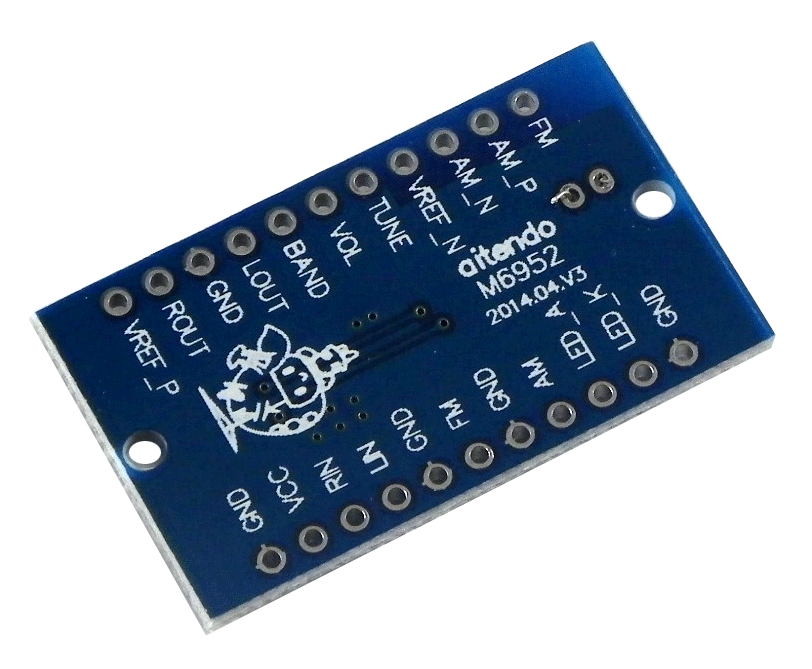

●V3版の変更点

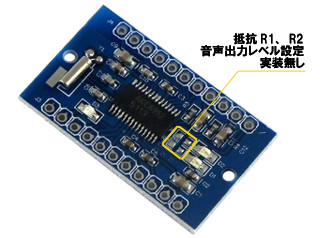

シルクにV3と書かれているが、回路は基本的に初版と同じです。違いがあったのが1箇所のみです。旧版:オーディオ出力設定抵抗R1/R2実装済み、V3版:抵抗R1/R2実装なし、<抵抗R1/R2実装なし>によって内蔵アンプの出力がMAXで利用できるようになりました。つまり、スピーカに直結できるようになりました。
