最強版!DSPラジオキット [AKIT-6959]

最強版!DSPラジオキット [AKIT-6959]

販売価格: 1,950円(税別)

在庫わずか
数量:
●概要

FM/TV/MW/SW、500mWアンプ搭載、動作電源:2-4.5V



●仕様機能

ワンチップDSPラジオ[DSP6959] を使ったDSPラジオキット、部品1式、基板付き、部品を基板に半田付けして使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、受信周波数範囲:(1)FM1:87-108MHz、(2)FM3:70-93MHz、(3)TV1:56.25-91.75MHz、(4)TV2:174.75-222.25MHz、(5)MW2:522-1620KHz、(6)SW2-SW12:3.2-21.9MHz、ライン入力機能付き、動作電源:2-4.5V、可変抵抗でメカニカルチューニング、ジャンパーでバンドを切り替える、最大出力500mWオーディオアンプ搭載、出力レベルがジャンパーで4段に設定することができる、ヘッドホンやスピーカユニットに両対応、オーディオ逆位相出力、表記価格:1セット


●部品一覧

1/4W抵抗(R19):300Ω(x1)
1/4W抵抗(R18、R17):3.3KΩ(x2)
1/4W抵抗(R1、R2-R16、R20): 10KΩ(x17)
1/4W抵抗(R11、R12):15KΩ(x2)
1/4W抵抗(R14):22KΩ(x1)
可変抵抗(TUNE、VOL1):50KΩ(x2)
セラミックコンデンサ(C1、C2):270(x2)
セラミックコンデンサ(C6):101(x1)
セラミックコンデンサ(C3、C4):102(x2)
セラミックコンデンサ(C7、C8、C9、C10):104(x4)
電解コンデンサ(C5、CD1):16〜50V47uF(x2)
電解コンデンサ(C11):16〜50V1000uF(x1)
3MMLED(RED): POWER/TUND(x2)

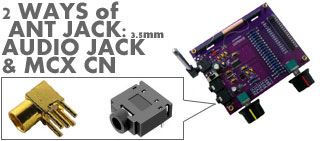

ステレオジャック(AUDIO-OUT/ANT2):PJ-307(x2)
スライドスイッチ(SS-12D01):SW1
クリスタル(CF1):32.768KHz
DSPラジオチップ(SSOP-24):DSP6959(x1)
バーアンテナ(ANT-AM):47050-750U-2T(x1)
2.54mmピッチジャンパー(JP3、JP5): x2点
2.54mmピッチ2列ピンヘッダ(JP3、JP5):20P(x1)
専用基板x1枚

拡大写真
(※写真に映っているツマミやスペーサ、LINE入力用ステレオジャック、ロッドアンテナ、オーディオ出力レベル設定用ピンヘッダは別売品)









●詳細を見る


ロッドアンテナが標準付属対象外
拡大写真



●部品取付順番

部品配置図面、拡大して見る図面



(1)TSSOP-28パッケージのチップ

(2)水晶発信子

(3)抵抗

(4)セラミック・コンデンサ

(5)LED

(6)電解コンデンサ

(7)オーディオジャックやピンヘッダ、可変抵抗

●HOW TO









●短波の受信について


短波バンドは付属アンテナだけでうまく受信できない場合がある。アンテナに銅線を巻きつけると受信感度が良くなるが、本格的な改善はSWアンプを付けることに期待したい。アンプ搭載版やSWアンプキットは今後発売する予定がある。


(↑)簡易SWアンプ

●回路図

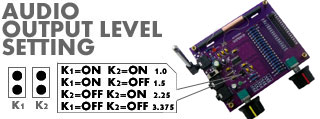

メイン回路(K1/K2:出力レベルの設定)

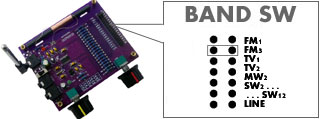

バンドスイッチ
ライン入力
電源入力
チューニング
ボリューム
