2.2インチTFT液晶モジュール★240x320★ [M022C9328SPI]
2.2インチTFT液晶モジュール★240x320★
[M022C9328SPI]
![](https://www.aitendo.com/res/layout020/img/icon_new.gif)
販売価格: 1,750円(税別)
(税込: 1,925円)
参考在庫数 21点
●概要
●仕様・機能

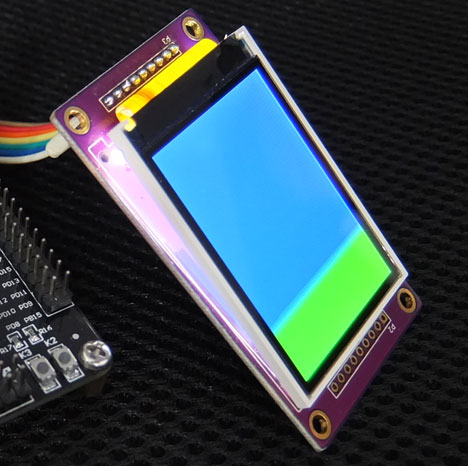

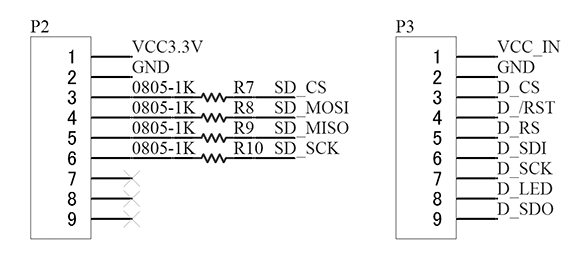

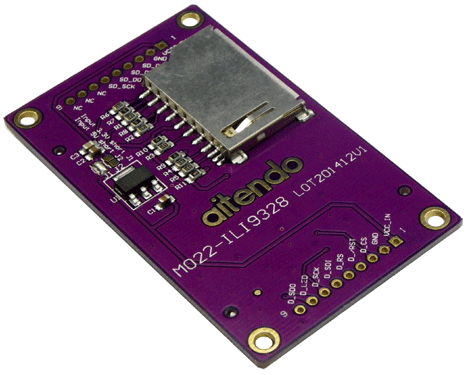

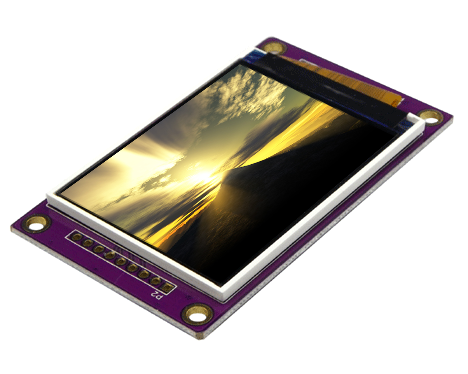

フル実装済み液晶モジュール、2.2インチTFT、240x320、内蔵コントローラチップ:ILI9328、信号インターフェース:3/4線SPI、接続:2.54mmピッチ9Pスルーホール、SDカードソケット実装済み、接続インターフェース:SPI、2.54mmピッチ6Pスルーホール、動作電源:3.3Vか5V(基板ジャンパーJ1/J2で設定)、Application note、参考コード、ライブラリili9328SPI、基板寸法:71.1x43.2mm、表記価格:1
![](https://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2015/M022SPI/2021/M022C9328SPI_pinout.png)
![](https://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2015/M022SPI/2021/M022C9328SPI_bl.png)
⇧ご注意:D_LEDをGNDに接続するとバックライトが点灯します。
絶対に正電圧に接続しないでください。
![](https://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2015/M035/2021/M035C9486LB3_vcc_jump.png)

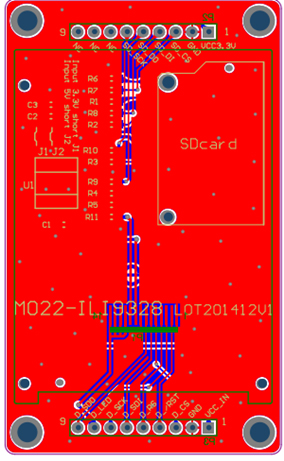

⇧入力電源の電圧を設定します。
J1をショット:VCC_IN=3.3V
J1をオープン、J2をショット:VCC_IN=5V
デフォルトはVCC_IN=3.3Vとなっています。
![](https://aitendo3.sakura.ne.jp/aitendo_data/product_img/lcd/tft2015/M022SPI/2021/M022C9328SPI-645-1.png)
