圧電ブザーキット [K-PBZ555A]

●概要

●仕様・機能

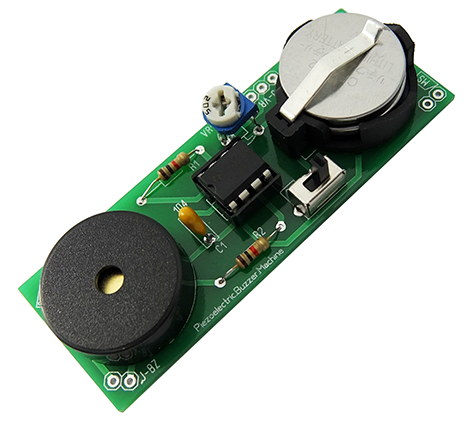

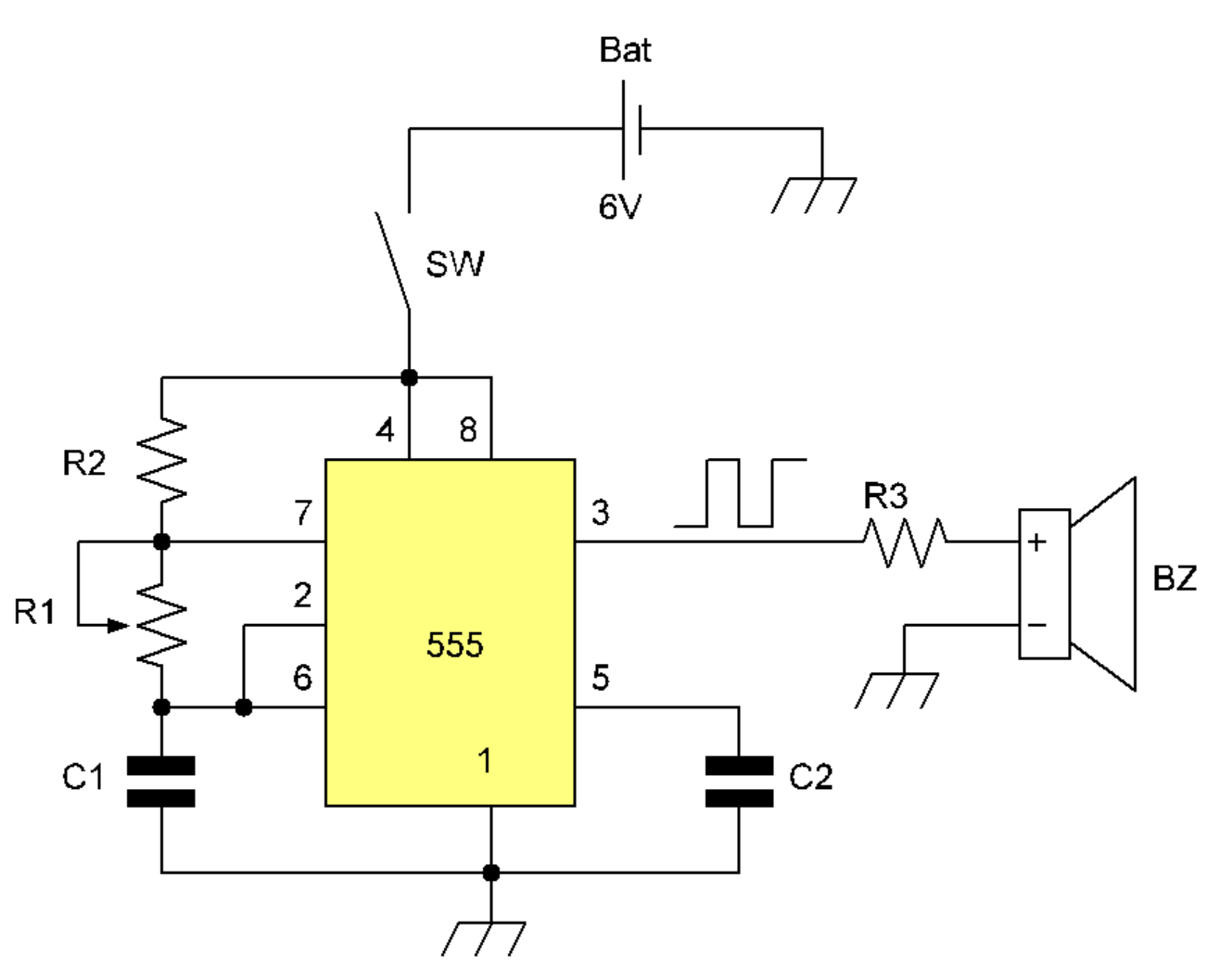

サイズφ22mmの圧電ブザー [BZ2040P]を搭載した圧電ブザーキット、部品一式、部品を基板に半田付けをして完成になる、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源（CR2032電池x2）は別途ご用意ください、VRで発振周波数を調整して音を変える、動作電源：3〜6V、回路図、基板寸法：75x27x1.2mm、表記価格：1



●構成部品一覧

1/4W抵抗（R2/R3）：1KΩ（ｘ2）
半固定抵抗（R1）：RM065-V1/10KΩ（x1）
セラミック・コンデンサ：104（x2）
スライドスイッチ：SS12D07（x1）
電池ホルダ：BS2032-G（2本用）（x1）
圧電ブザー ：BZ2040Pｘ1
チップIC： NE555またはNE555L-D08-T（x1）
ICソケット(300MIL)：8P（x1）
専用基板（x1）



⇩終了版、旧型番：AKIT-PBZ555
