スピーカ保護キット [K-4011A]

スピーカ保護キット [K-4011A]

販売価格: 1,250円(税別)

参考在庫数 3点
数量:
●概要

●仕様・機能

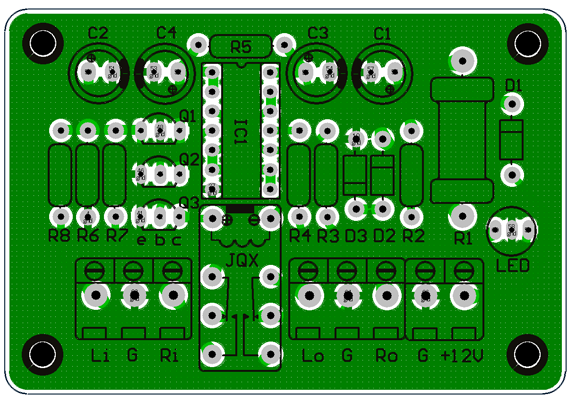

オーディアンプは大きな電流を扱うので事故が起きるとスピーカにダメージを与える可能性があるります、大事なスピーカを守ってくれるリレー式スピーカ保護回路キット、詳細マニュアルがついていないので掲載資料だけで作成できる方にお勧め、部品配置図面、出力:5.08mmピッチ3P端子台、(LO、GND、RO)、スピーカへ接続、ステレオ信号、入力:5.08mmピッチ3P端子台、(Li、GND、Ri)、アンプへ接続、接続:5.08mmピッチ3P端子台、動作電源:単電源9〜12VDC、電源の接続:5.08mmピッチ2P端子台、基板寸法:74x51x1.2mm、動作について:電源OFF状態で入力端と出力端が切断されている状態です。電源をONにして、LEDが赤色で点灯して3〜5秒ほど経過してからLEDの表示色が青に変わって入力端と出力端が接続されるようになります、表記価格:1



●構成部品一覧

・1W抵抗:
(R2):10Ω(x1)
(R3、R4):2KΩ(x2)
(R7、R8):10KΩ(x2)
(R5、R6):150KΩ(x2)
・3W抵抗(R1):68Ω(x1)
・ダイオード(D1):1N4007(x1)
・定電圧ダイオード(D2、D3):3.9V(x2)
・2色LED(カソードコモン)(x1)
・電解コンデンサ(C1、C2、C3、C4):50V 47uF(x4)
・端子台(BT058):
2P(x1)
3P(x2)
・パワーリレー:HK19F-DC12V-SH(x1)
・ICソケット(300MIL):14P(x1)
・NANDゲート:CD4011BE(x1)
・トランジスタ(Q1、Q2、Q3):2N3904(x3)
・専用基板(x1)

※樹脂ナットは付属対象外になります。
