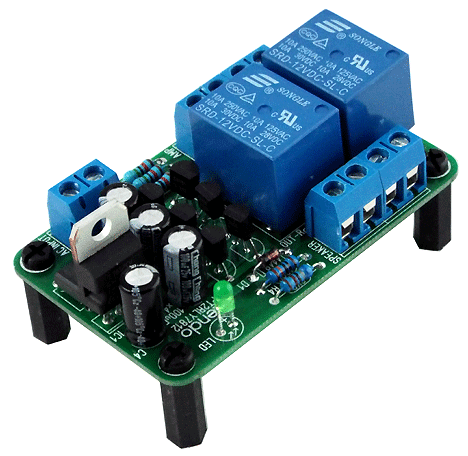

スピーカ保護キット [K-PT2RLY7812B]

スピーカ保護キット [K-PT2RLY7812B]

販売価格: 795円(税別)

(税込: 874円)

確認中
●概要

●仕様・機能

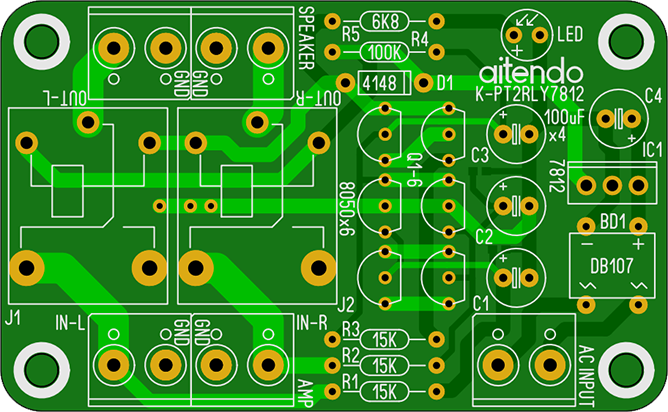

★本商品は組立キットで、半田付けが必要です★パワーアンプは大きな電流を扱うので事故が起きるとスピーカにダメージを与える可能性がある。大事なスピーカを守ってくれるリレー式スピーカ保護回路キット、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、部品配置図面、接続:5.08mmピッチ端子台、動作電源:単12〜24VAC、基板寸法:65x40x1.2mm、回路図、表記価格:1



<構成部品一覧>

・1/4W抵抗
(R5):6.8KΩ(x1)
(R1〜R3):15KΩ(x3)
(R4):100KΩ(x1)
・電解コンデンサ(C1-C4):25V 100uF(x4)
・ダイオード(D1):1N4148(x1)
・トランジスタ(Q1〜Q6):S8050(x6)
・φ3 LED(x1)
・ブリッジダイオード(BD1)(x1)※:DB107G/DB207等
・3端子レギュレータ(IC1):7812V(x1)
・端子台(TB058):2P(x5)
・リレー(J1/J2):12V(x2)
・基板(x1)
