ファンクションジェネレーターキット [K-2206A]
ファンクションジェネレーターキット
[K-2206A]
販売価格: 1,250円(税別)
(税込: 1,375円)
参考在庫数 10点
●概要
●仕様・機能
ファンクションジェネレーターXR2206を搭載したファンクションジェネレーターキット、矩形波/正弦波/三角波、周波数調整範囲：1Hz〜1MHz、インピーダンス：600Ω、アクリルケース付き、動作電源：9〜12V、ご注意：アクリルケースは付属なし、表記価格：1

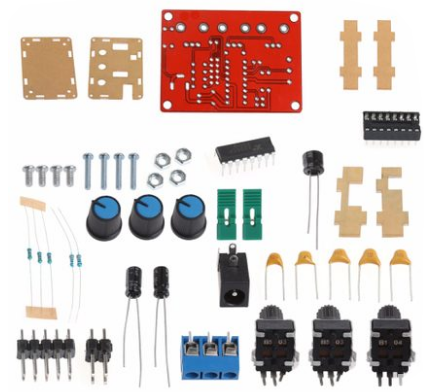

●構成部品一覧
・1/4Ｗ抵抗
（R1）：1KΩ（x1）
（R3、R5、R6）：5.1KΩ（x3）
（R4）：330Ω（x1）
・小型ボリューム
（R2、R7）：RA091N-H/50KΩ（x2）
（R8）：RA091N-H/100KΩ（x1）
・セラミックコンデンサ
（C8）：101（x1）
（C2）：104（x1）
（C5）：105（x1）
（C7）：222（x1）
（C6）：473（x1）
・電解コンデンサ
（C1）：16V100uF（x1）
（C3、C4）：25V-50V10uF（x2）
・ジャンパー：2.54mmピーチ（x2）
・DCジャック：DC-002（x1）
・端子台：TB058/3P（x1）
・つまみ（x3）※外観指定不可
・ICソケット：300MIL/16P（x1）
・IC：XR2206 （x1）
・専用基板 （x1）
