★終了予定★ミニアンプキット [K-M386VR2]

★終了予定★ミニアンプキット [K-M386VR2]

販売価格: 299円(税別)

参考在庫数 14点
数量:
●概要

●仕様・機能

超みになのに入力ジャックやボリュームまで付き、LM386を搭載した小出力定番アンプキット、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、電源は別途ご用意ください、入力:2通り、(1)φ3.5mmジャック、(2)2.54mmピッチ2P、出力:4〜8Ω、5.08mmピッチ2P端子台、動作電圧範囲:5〜12V、電源の接続:2通り、(1)φ2.1/5.5DCジャック、(2)2.54mmピッチ2P、LED電源指示、基板寸法:38.5x35.5mm、回路図、通常価格:500円、お一人様1点限り、表記価格:1

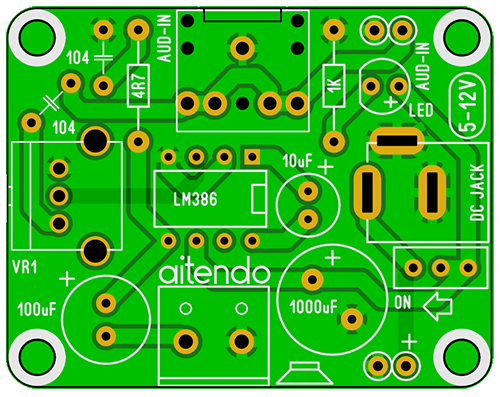

⇧掲載図面のシルクは見やすくするために書き直しています。

●構成部品一覧

抵抗:4.7Ω(x1)
抵抗:1KΩ(x1)
可変抵抗(x1)
セラミックコンデンサ:104(x2)
電解コンデンサ:10uF(x1)
電解コンデンサ:100uF(x1)
電解コンデンサ:1000uF(x1)
ピンヘッダ:1x4P(x1)
LED(x1)
オーディオジャック:PJ-307(x1)
電源ジャック:DC-002(x1)
ICソケット(300MIL):8P(x1)
チップIC:LM386(x1)
基板(x1)
