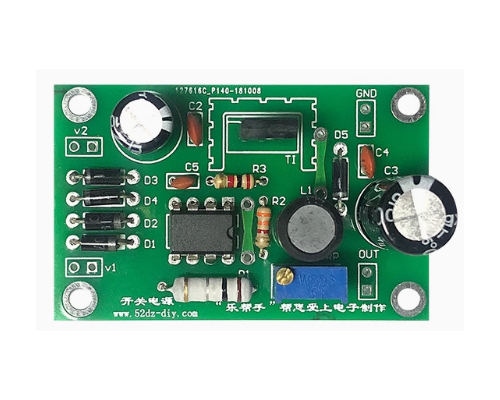

スイッチング電源キット [K-34063D]

●概要

●仕様・機能

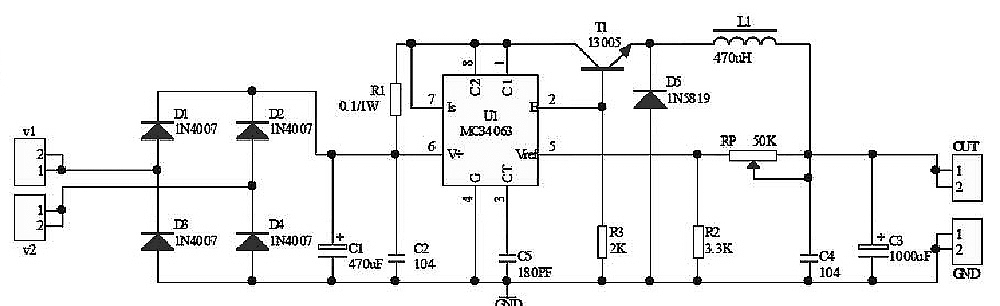

★本商品は組立キットで、半田付けが必要です★DC-DCコンバータMC34063を搭載したスイッチング電源キット、詳細資料がついていないので掲載資料だけで作成できる方にお勧め、降圧型、入力電圧範囲：1.25〜28V AC or DC、出力電圧範囲：1.25〜40V、最大出力電流：1.5A、基板寸法（mm）：53 x 33、回路図、表記価格：1



＜構成部品一覧＞

抵抗（R2）：3.3KΩ（x1）
抵抗（R3）：2KΩ（x1）
抵抗（R1）：1W 0.1Ω（x1）
半固定抵抗（RP）：50KΩ（x1）
電解コンデンサ（C1）：50V 470uF（x1）
電解コンデンサ（C3）：25V 1000uF（x1）
セラミックコンデンサ（C2/C4）：104（x2）
セラミックコンデンサ（C5）：181（x1）
ダイオード（D1-D4）：1N4007（x4）
ダイオード（D5）：1N5819（x1）
インダクタ（L1）：470uH（x1）
トランジスタ（T1）：13005（x1）
IC（U1）: MC34063（x1）
基板（x1）
