10段レベルメーターキット [K-LM358D10A]
10段レベルメーターキット
[K-LM358D10A]
販売価格: 595円(税別)
(税込: 654円)
参考在庫数12点
●概要
●仕様・機能

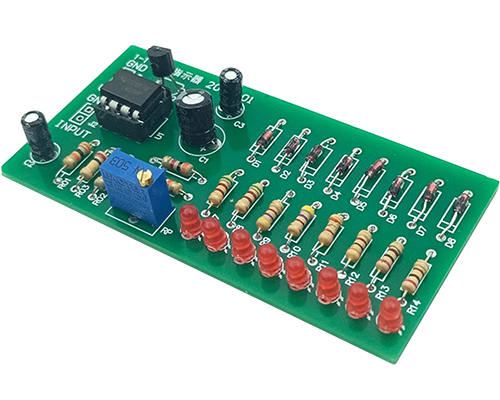

★本商品は組立キットで、半田付けが必要です★LM358 + 10LEDを搭載したレベルメーターキット、詳細資料が付いていないので掲載情報だけで作成できる方にお勧め、動作電源：5〜9V、基板寸法（mm）：76 x 37、回路図、表記価格：1
＜構成部品一覧＞
抵抗（R1,R5）：30KΩ（x2）
抵抗（R2,R4）：3KΩ（x2）
抵抗（R3）：100KΩ（x1）
抵抗（R7,R8）：510Ω（x2）
抵抗（R9,R10）：470Ω（x2）
抵抗（R11,R12）：300Ω（x2）
抵抗（R13,R14）：200Ω（x2）
可変抵抗（RP）：47KΩ（x1）
電解コンデンサ（C1）：100uF（x1）
電解コンデンサ（C2,C3）：4.7uF（x2）
ダイオード（D1-D8）：1N4148（x8）
LED：φ3（x8）
IC（U1） LM358/DIP-8（x1）
トランジスタ（Q1）：9014（x1）
ICソケット：DIP-8（x1）
基板（x1）
●仕様・機能
★本商品は組立キットで、半田付けが必要です★LM358 + 10LEDを搭載したレベルメーターキット、詳細資料が付いていないので掲載情報だけで作成できる方にお勧め、動作電源：5〜9V、基板寸法（mm）：76 x 37、回路図、表記価格：1
＜構成部品一覧＞
抵抗（R1,R5）：30KΩ（x2）
抵抗（R2,R4）：3KΩ（x2）
抵抗（R3）：100KΩ（x1）
抵抗（R7,R8）：510Ω（x2）
抵抗（R9,R10）：470Ω（x2）
抵抗（R11,R12）：300Ω（x2）
抵抗（R13,R14）：200Ω（x2）
可変抵抗（RP）：47KΩ（x1）
電解コンデンサ（C1）：100uF（x1）
電解コンデンサ（C2,C3）：4.7uF（x2）
ダイオード（D1-D8）：1N4148（x8）
LED：φ3（x8）
IC（U1） LM358/DIP-8（x1）
トランジスタ（Q1）：9014（x1）
ICソケット：DIP-8（x1）
基板（x1）
