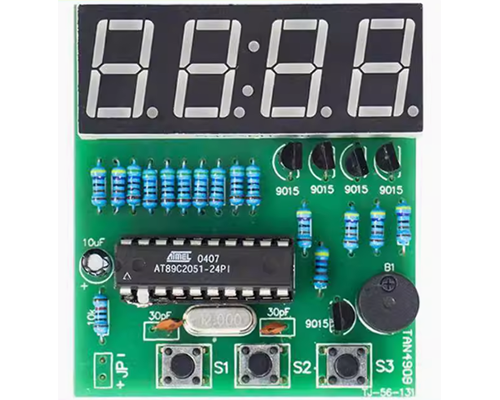

目覚まし機能付き4桁LED時計キット [K-56131]

●概要

●仕様・機能

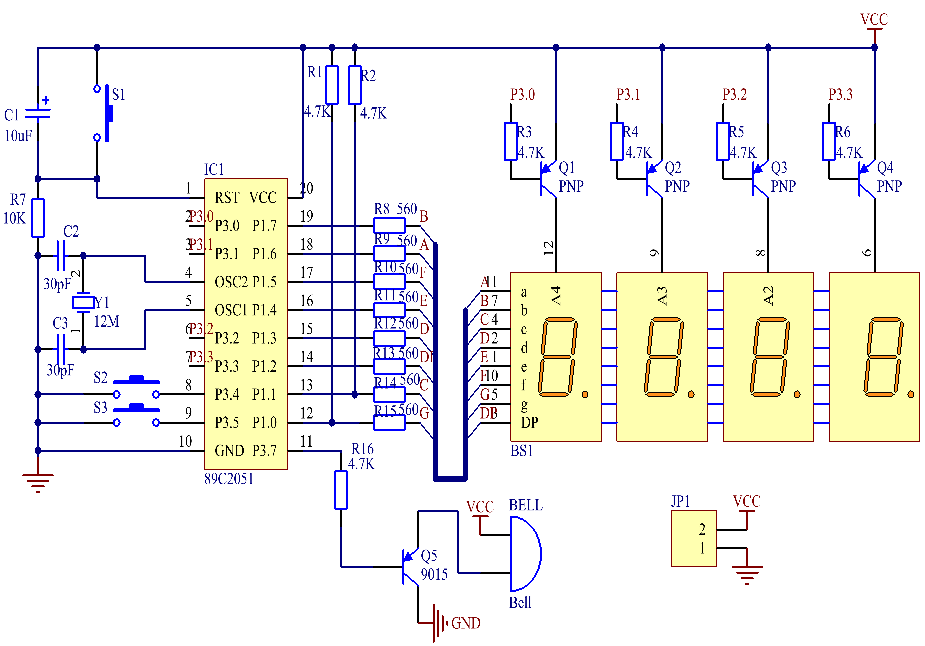

★本商品は組立キットで、半田付けが必要です★目覚まし時計4桁LED時計キット、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、電源は別途ご用意ください、動作電源：4.5〜6V、推奨：4.5V、基板寸法（mm）：51 x 59、（タクトスイッチの使い方）リセット：S1、時間とアラームの設定：S2、S3、時計モード→アラームモードへの切り替え：S2を長押し、アラームモード→時計モードへの切り替え：S3を長押し、ブザー消音：時計モードでS3を長押し、回路図、表記価格：1





＜構成部品一覧＞

抵抗：560Ω（x8）
抵抗：4.7KΩ（x7）
抵抗：10KΩ（x1）
セラミックコンデンサ：30pF（x2）
電解コンデンサ：10uF（x1）
トランジスタ：9015（x5）
タクトスイッチ（x3）
クリスタル：12MHz（x1）
IC1 AT89C2051-24PI（x1）
ICソケット：DIP-20（x1）
ブザー（x1）
4桁7セグLED表示器（x1）

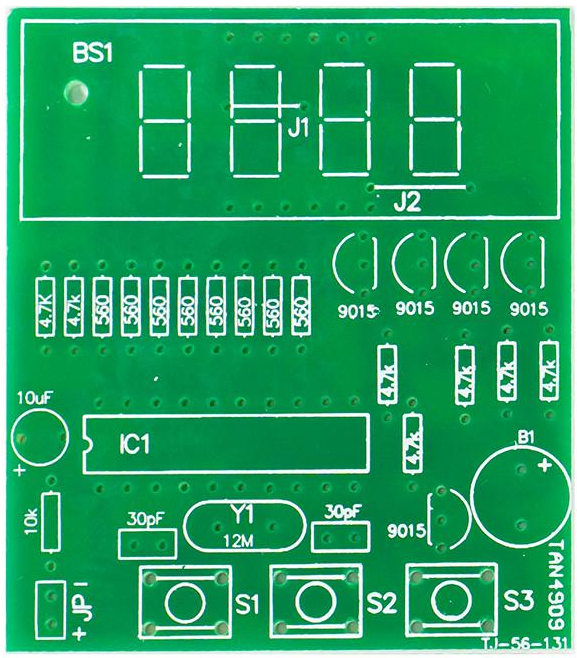

基板（x1）
