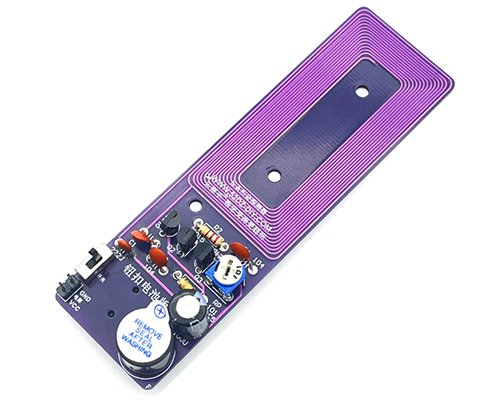

金属探知キット [K-MD3QA]

●概要

●仕様・機能

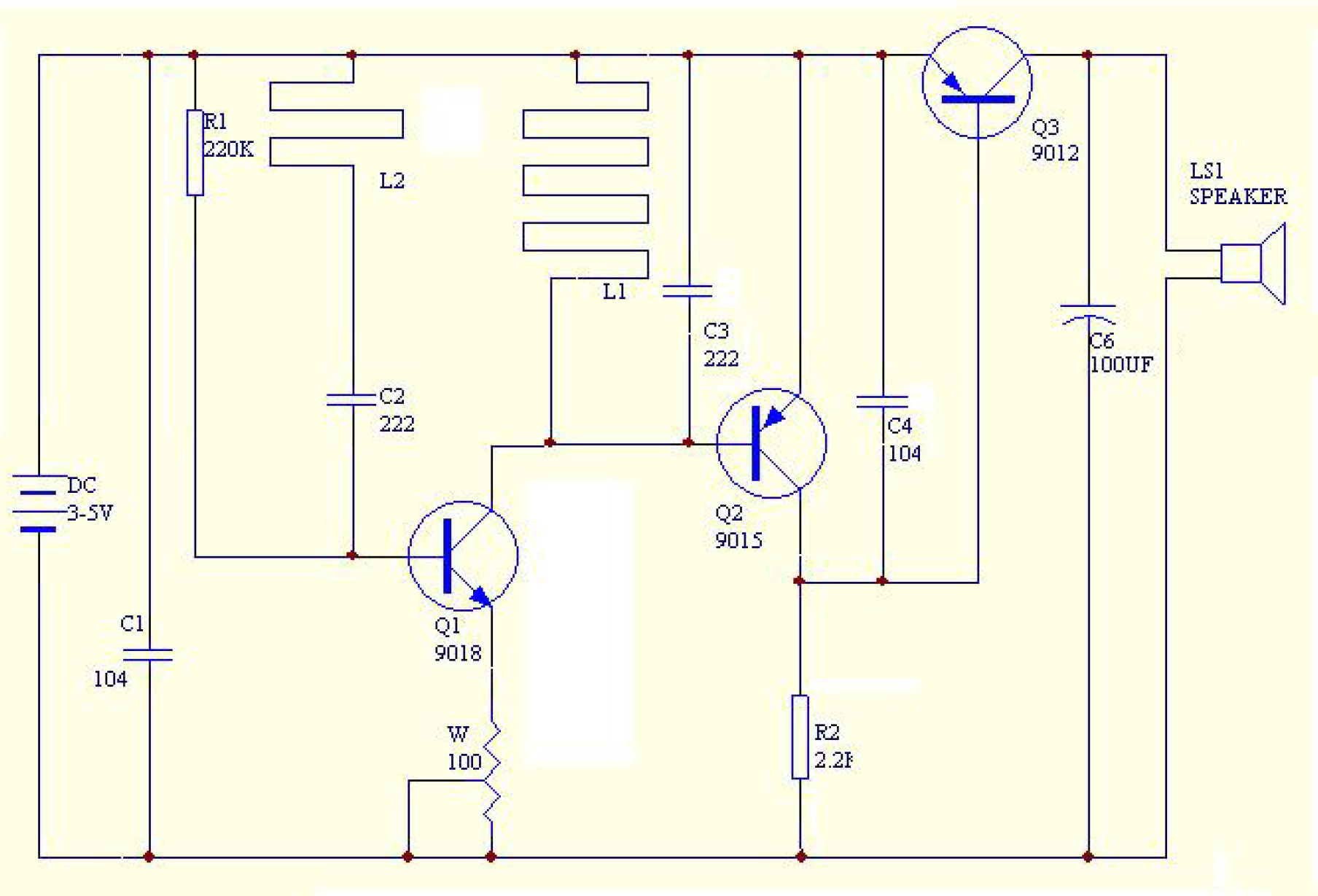

★本商品は組立キットで半田付けが必要です★感知コイルの設計を工夫した新版金属探知キット、簡単・確実・実用、詳細資料を用意していないので掲載資料だけで作成できる方にお勧め、動作電源：3V※CR2032電池は付属なし、感度調整VR付き、最大探知距離：50mm、基板寸法（mm）：100 x 30、回路図、表記価格：1

＜構成部品一覧＞

抵抗（R2）：2.2KΩ（x1）
抵抗（R1）：220KΩ（x1）
セラミックコンデンサ（C3,C4）：104（x2）
セラミックコンデンサ（C1,C2）：222（x2）
トランジスタ（Q3）：9012（x1）
トランジスタ（Q2）：9015（x1）
トランジスタ（Q1）：9018（x1）
電解コンデンサ（C5）：100uF（x1）
ブザー（P）（x1）
電池ソケット：CR1220（x1）
スライドスイッチ（x1）
半固定抵抗（RP）：101（x1）
基板（x1）
