距離警報機キット [K-BS555A]
距離警報機キット
[K-BS555A]
販売価格: 595円(税別)
(税込: 654円)
参考在庫数12点
●概要
●仕様・機能

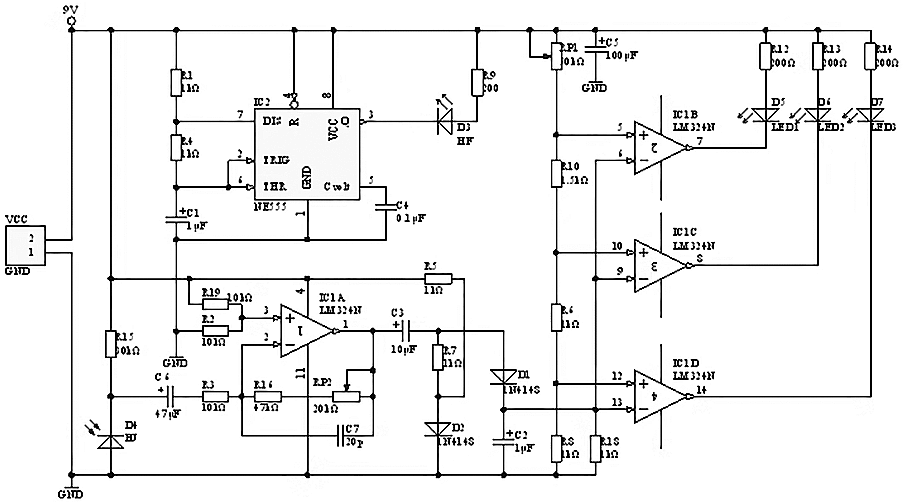

★本商品は組立キットで、半田付けが必要です★真正面に置かれた反射物までの距離を感知して3段で警報するキット、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、電源は別途ご用意ください、設定可能な感知距離：約10〜60cm、検出距離調整：RP1、感度調整：RP2、例えば、10cm間隔で、30cmのときはLED3を点灯、20cmのときはLED2とLED3を点灯、10cmのときはすべてのLEDを点灯させます。動作電源：9V、基板寸法（mm）：79 x 59、回路図、表記価格：1
＜構成部品一覧＞
1/4W抵抗（R1,R4-R8,R18）：1KΩ（x7）
1/4W抵抗（R2,R3,R19）：10KΩ（x3）
1/4W抵抗（R9,R12-R14）：200Ω（x4）
1/4W抵抗（R10）：1.5KΩ（x1）
1/4W抵抗（R15）：30KΩ（x1）
1/4W抵抗（R16）：47KΩ（x1）
半固定抵抗（RP1）：203（x1）
半固定抵抗（RP2）：503（x1）
ダイオード（D1,D2）：1N4148（x2）
LED1：緑色（x1）
LED2：黄色（x1）
LED2：赤色（x1）
IC1：LM324/DIP-14（x1）
IC2：NE555/DIP-8（x1）
ICソケット：DIP-8（x1）
ICソケット：DIP-14（x1）
赤外線送信LED（HFS）：透明（x1）
赤外線受信LED（HJS）：黒色（x1）
電解コンデンサ（C1,C2）：1uF（x2）
電解コンデンサ（C3）：10uF（x1）
電解コンデンサ（C6）：47uF（x1）
電解コンデンサ（C5）：100uF（x1）
セラミックコンデンサ（C7）：20pF（x1）
セラミックコンデンサ（C4）：104（x1）

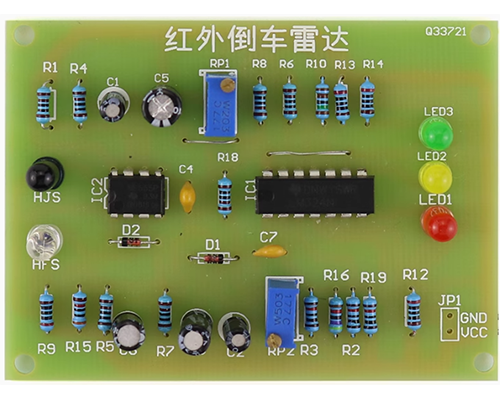

基板（x1）
