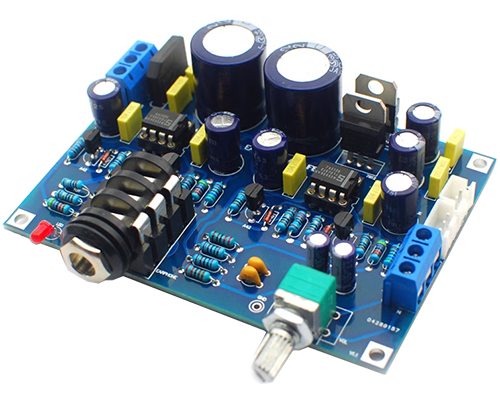

ヘッドホンアンプキット [K-WM041A]
ヘッドホンアンプキット
[K-WM041A]
販売価格: 2,480円(税別)
(税込: 2,728円)
参考在庫数9点
●概要
●仕様・機能

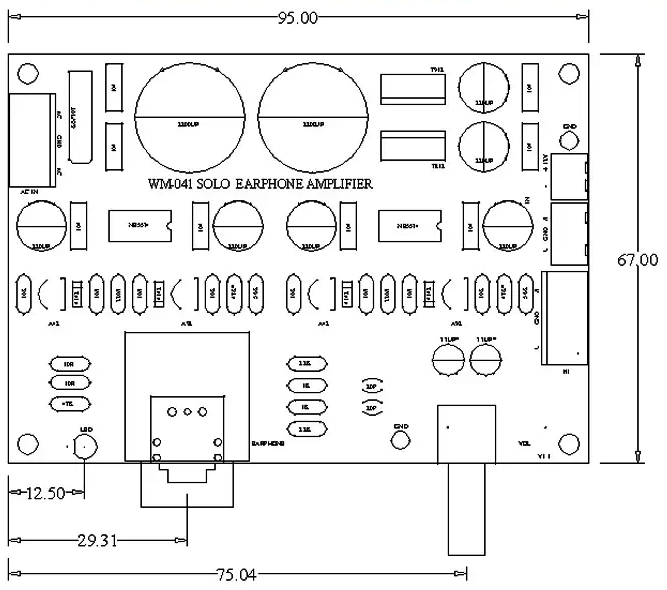

ヘッドホンアンプキット、詳細資料が付いていないので掲載情報だけで作成できる方にお勧め、信号入力：ステレオ、2通り、（1）2.5mmピッチ3Pコネクタ、（2）5.08mmピッチ2Pターミナルブロック、出力：φ6.35オーディオジャック、動作電源：AC〜0V〜AC、両電源、電圧範囲：12〜18V、電源の接続：5.08mmピッチ3Pターミナルブロック、基板寸法（mm）：95 x 67、※ご注意：回路図は提供していない、表記価格：1
＜構成部品一覧＞
・1/4W 1%金属膜抵抗
10Ω（x6）
220Ω（x2）
1KΩ（x2）
2.2KΩ（x2）
5.6KΩ（x2）
10KΩ（x4）
47KΩ（x3）
・セラミックコンデンサ：20pF（x1）
・フィルムコンデンサ：104（x2）
・電解コンデンサ
3.3uF（x2）
220uF（x6）
2200uF（x2）
・LED（x1）
・ダイオード：1N4148（x4）
・ブリッジダイオード：KBP307（x1）
・可変抵抗：B50K（x1）
・トランジスタ：TO-92
MPSA42（x2）
MPSA92（x2）
・レギュレータ：TO-220
7812（x1）
7912（x1）
IC 5534D/DIP-8（x2）
ICソケット：DIP-8（x2）
・基板（x1）
