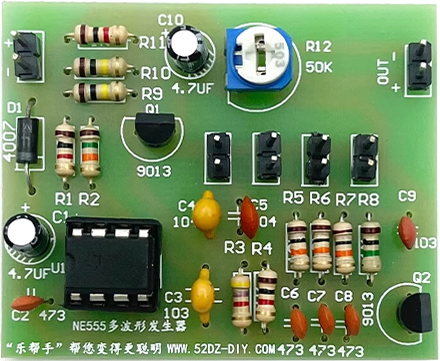

信号発生器キット [K-SG555B]

●概要

●仕様・機能

★本商品は組立キットで、半田付けが必要です★NE555を搭載した信号発生器キット、出力波形：方形波、のこぎり波、三角波、 正弦波、詳細資料が付いていないので掲載情報だけで作成できる方にお勧め、動作電源：6〜12V、推奨：9V、基板寸法（mm）：48 x 40、回路図、表記価格：1

＜構成部品一覧＞

抵抗（R1,R4,R11）：1KΩ（x3）
抵抗（R9,R10）：100KΩ（x2）
抵抗（R2）：15KΩ（x1）
抵抗（R5-R7）：10KΩ（x3）
抵抗（R3）：4.7KΩ（x1）
抵抗（R8）：1MΩ（x1）
セラミックコンデンサ（C5）：104（x1）
セラミックコンデンサ（C9）：104（x1）
セラミックコンデンサ（C2,C6-C8）：473（x4）
積層セラミックコンデンサ（C4）：104（x1）
積層セラミックコンデンサ（C3）：103（x1）
ダイオード（D1）：1N4007（x1）
トランジスタ（Q1,Q2）：9013（x2）
半固定抵抗（R12）：50KΩ（x1）
IC NE555/DIP-8（x1）
ICソケット：DIP-8（x1）
ジャンパー（x1）
基板（x1）
