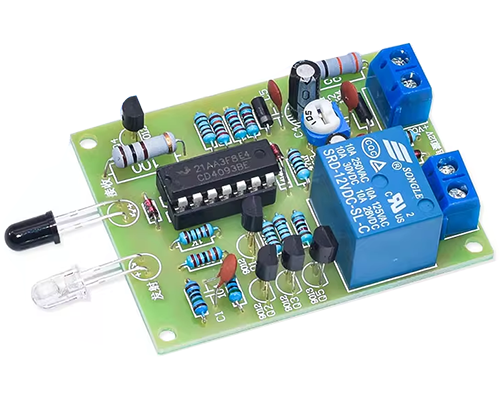

人体感知リレースイッチキット [K-4093C]
人体感知リレースイッチキット
[K-4093C]
販売価格: 750円(税別)
(税込: 825円)
参考在庫数15点
●概要
●仕様・機能
★本商品は組立キットで半田付けが必要です★赤外線センサ付き遅延リレーキット、赤外線反射センサ、人体などが近付くとリレーが動作して設定した時間内リレーが自己保持する状態、センサ検出距離：最大15cm、遅延時間設定範囲：0〜30秒、動作電源：12V、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、電源は別途ご用意ください、入力電源の接続/リレー出力部の接続：5.08mmピッチ2P端子台、基板寸法（mm）：58 x 44、回路図、表記価格：1

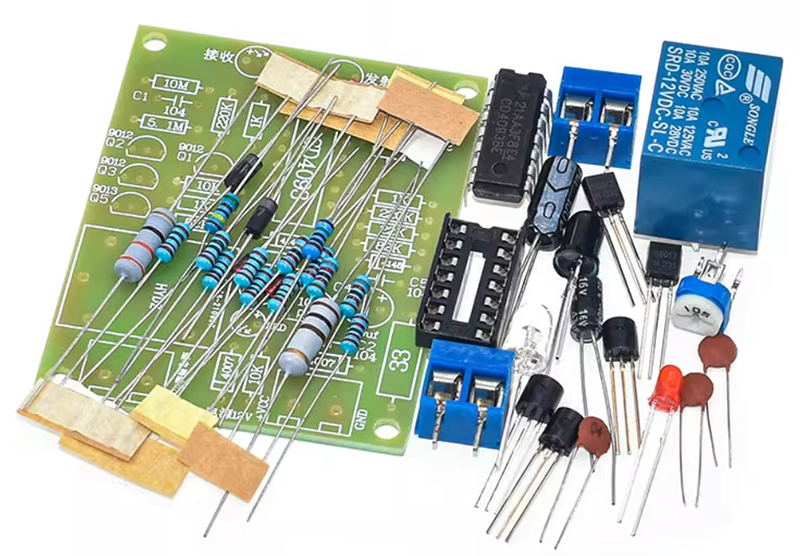

＜構成部品一覧＞
1/4W抵抗（R4/R12/R14）：1KΩ（x3）
1/4W抵抗（R11）：22KΩ（x1）
1/4W抵抗（R3/R13）：220KΩ（x2）
1/4W抵抗（R1）：10MΩ（x1）
1/4W抵抗（R5/R6/R8）：10KΩ（x3）
1/4W抵抗（R10/R15）：82KΩ（x2）
1/4W抵抗（R2）：5.1MΩ（x1）
1W抵抗（R7）：33Ω（x1）
1W抵抗（R9）：100Ω（x1）
セラミックコンデンサ（C1/C2/C5）：104（x3）
電解コンデンサ（C3）：47uF（x1）
電解コンデンサ（C4）：100uF（x1）
可変抵抗（RW）：105（x1）
トランジスタ（Q1-Q4）：9012（x4）
トランジスタ（Q5）：9013 or 9014（x1）
赤外線送信LED（TX）：透明（x1）
赤外線受信LED（RX）：黒色（x1）
ダイオード（D6-D8）：1N4148（x3）
ダイオード（D4/D5）：1N4007（x2）
リレー（JK）：12V（x1）
LED（x1）
IC CD4093（x1）
ICソケット（x1）
基板（x1）
