電圧電流メーターキット [K-7107X]
電圧電流メーターキット
[K-7107X]
販売価格: 1,500円(税別)
(税込: 1,650円)
参考在庫数5点
●概要
●仕様・機能

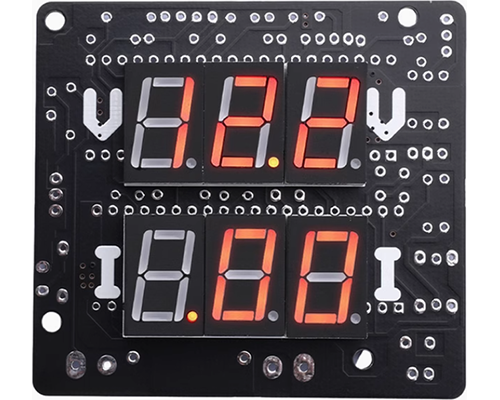

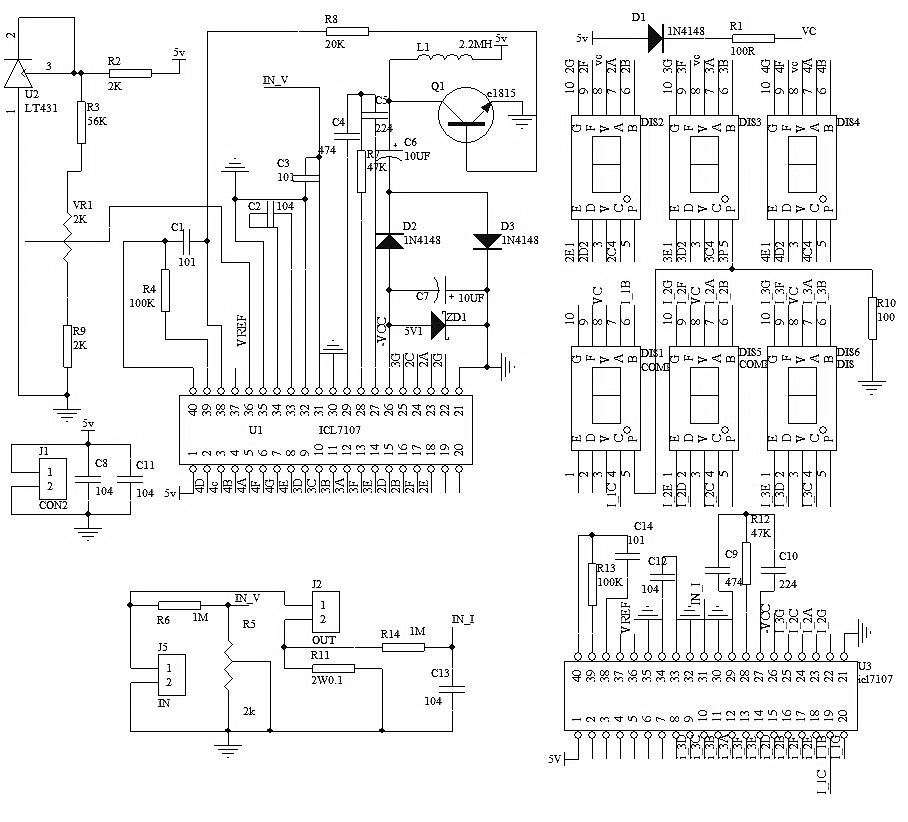

★本商品は組立キットで半田付けが必要です★ICL7107を搭載した電圧電流メーターキット、、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、電圧表示レンジ：MAX 200VDC、電流表示レンジ：MAX 2A、動作電圧：4.5〜5.5V、基板寸法（mm）：69 x 63、回路図、表記価格：1

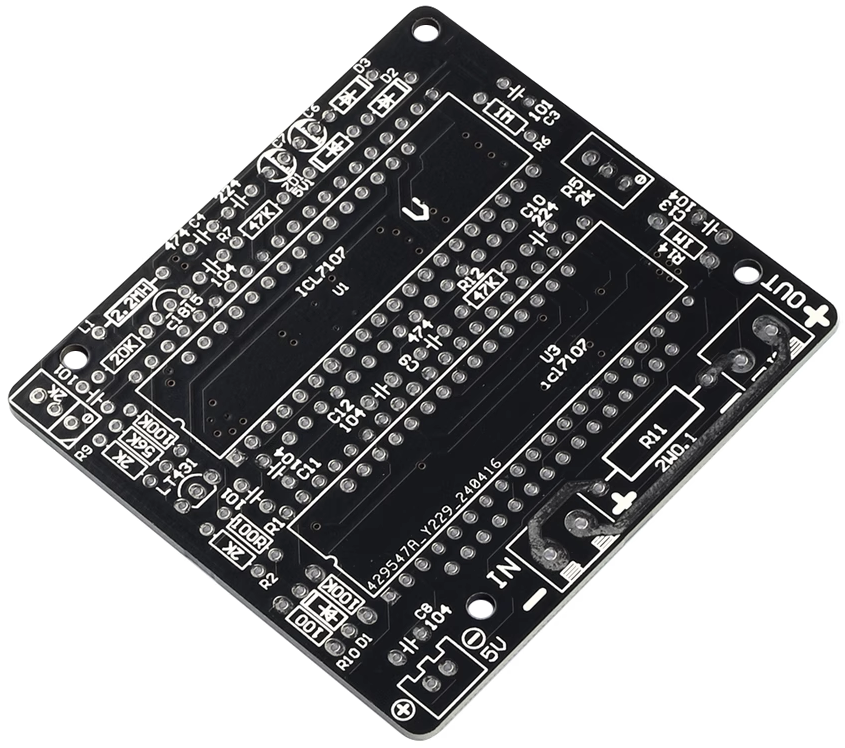

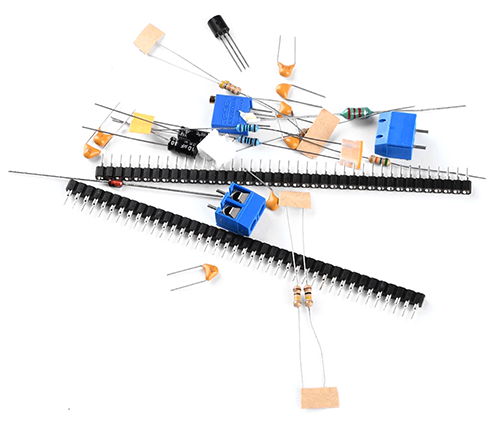

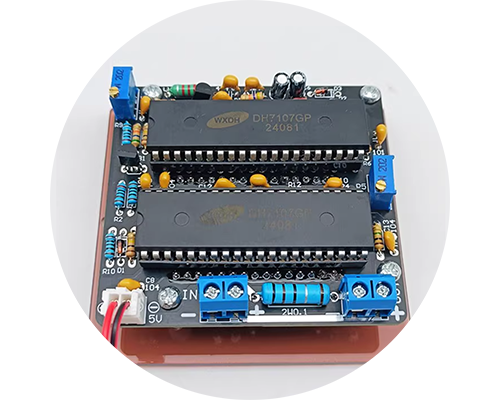

＜構成部品一覧＞
基板（x1
0.56インチ1桁7セグLED表示器（x6
40P 丸ピンソケット（x2
40P ICソケット（x2
IC U1/U3 ICL7107（2※各社互換品含む
端子台（IN/OUT）：2P（x2※IN＝測定電圧、OUT＝電流負荷
コネクタ（5V）：XH2.54-2P （x1※5V電源供給
接続ケーブル：XH2.5-2P （x1
2W金属膜抵抗（R11）：0.1Ω（x1
半固定抵抗（R5/R9）：3296/202（x2
抵抗（R1/R10）：100Ω（x2
抵抗（R4/R13）：100KΩ（x2
抵抗（R2/R9）：2KΩ（x2
抵抗（R8）：20KΩ（x1
抵抗（R3）：56KΩ（x1
抵抗（R7/R12）：47KΩ（x2
抵抗（R6/R14）：1MΩ（x2
定電圧ダイオード（ZD1）：5.1V 1W（x1
ダイオード（D2/D3）：1N4148（x3
3端子の可変シャント レギュレータ（U2）：LT431（x1
トランジスタ（Q1）：C1815（x1
マイクロインダクタ（L1）：2.2MH（x1
セラミックコンデンサ（C2/C8/C11/C12/C13）：104（x5
セラミックコンデンサ（C5/C10）：224（x2
セラミックコンデンサ（C4/C9）：474（x2
セラミックコンデンサ（C1/C3/C14）：101（x3
電解コンデンサ（C6）：10UF25V（x2
使用前の調整：基板上の2つの半固定抵抗（R5/R9）をそれぞれ調整し、2つの7107チップの35番ピンと36番ピンの間の電圧が100mVになるようにしてください。オーバーレンジ表示：表示が「1」または「-1」となった場合は、測定範囲を超えています。過度に超過するとチップが破損する可能性がありますので、できるだけ定格範囲内でご使用ください。
