AMスーパーラジオキット [K-7613Z]
AMスーパーラジオキット
[K-7613Z]
販売価格: 980円(税別)
(税込: 1,078円)
参考在庫数11点
●概要
●仕様・機能
CD7613CPを搭載したAMスーパーラジオキット、受信周波数囲：533〜1605KHz、受信感度：3uV、出力：350mW、静止電流：8mA、動作電源：単三電池x2本（付属なし）、ご注意：資料がついていないので掲載情報だけで作成できる方にお勧め、組立て後のご返品、ご返金はご容赦ください、表記価格：1

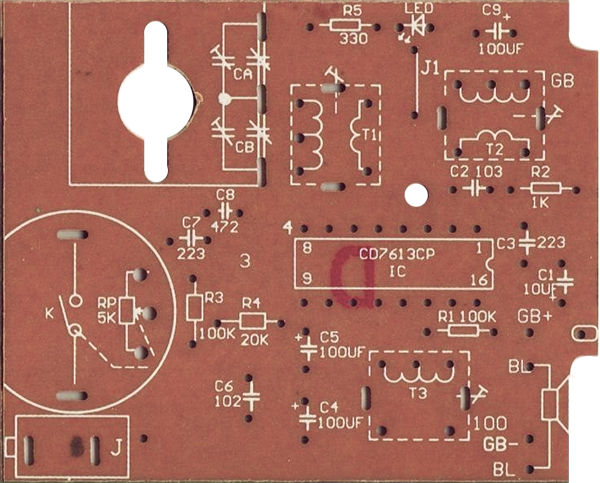

＜部品一覧＞
IC：CD7613AP（x1）※各社互換品含む
ICソケット：DIP-16（x1）
LED：φ3mm（x1）
スイッチ付き可変抵抗（RP）：4.7KΩまたは5KΩ（x1）
抵抗（R5）：330Ω（x1）
抵抗（R2）：1KΩ（x1）
抵抗（R4）：20KΩ（x1）
抵抗（R1/R3）：100KΩ（x2）
セラミックコンデンサ（C6）：102（x1）
セラミックコンデンサ（C8）：472（x1）
セラミックコンデンサ（C2）：103（x1）
セラミックコンデンサ（C3/C7）：223（x2）
電解コンデンサ（C1）：10uF（x1）
電解コンデンサ（C4/C5/C9）：100uF（x3）
ポリバリコン：223P（x1）
IFT（T1）：赤色（x1）
IFT（T2）：黄色（x1）
IFT（T3）：白色（x1）

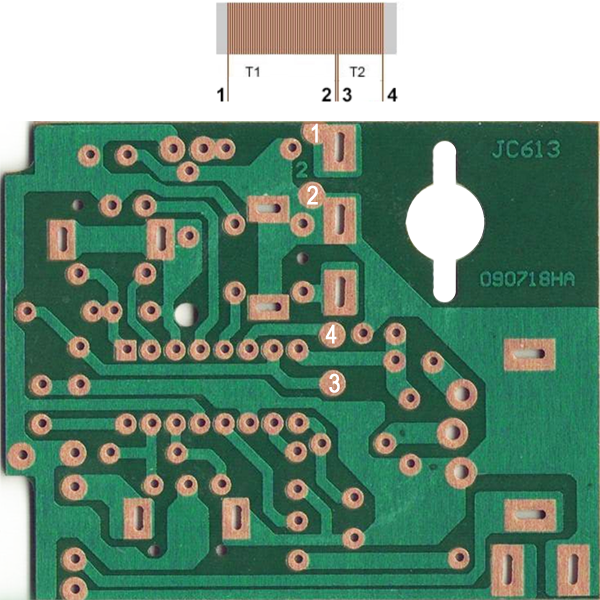

バーアンテナ：5x13x55 mm（x1）
スピーカユニット（x1）
オーディオジャック（J）（x1）
基板：5x60 mm（x1）
プラケース（x1）
