デジタル多機能メーターキット [K-7107Z]

●概要

●仕様・機能

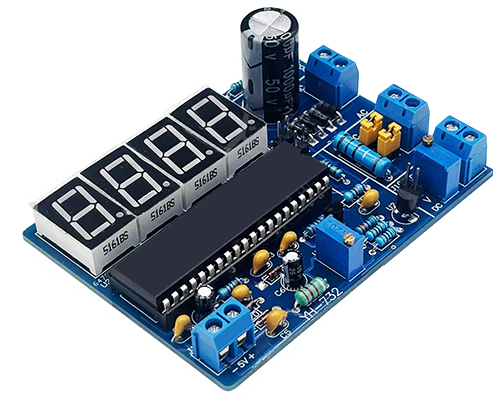

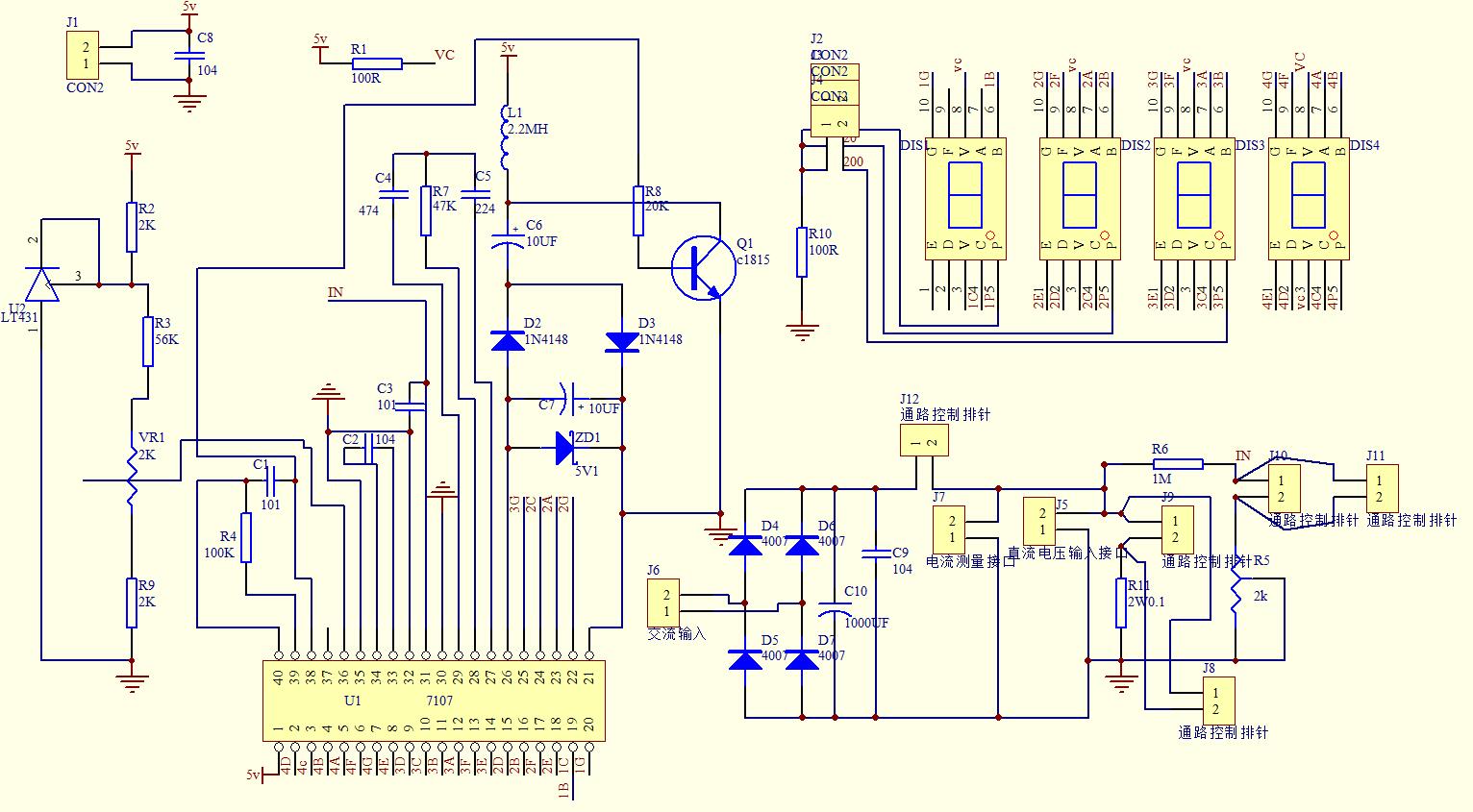

★本商品は組立キットで半田付けが必要です★ICL7107を搭載した多機能メーターキット、DC電圧・DC電流・AC電圧は測定可能、DC電圧レンジ：200Vまで、DC電流レンジ：2Aまで、AC電圧レンジ：30V以内、基板寸法（mm）：84 x 64、回路図、表記価格：1



＜構成部品一覧＞

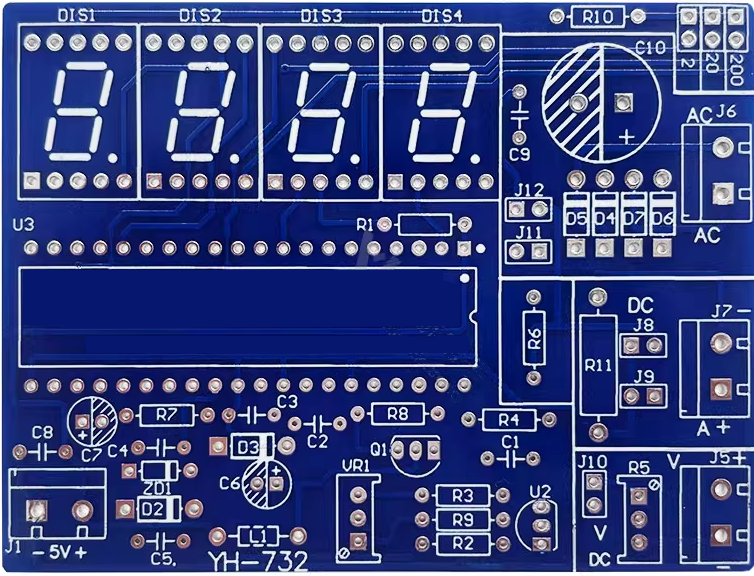

基板（1
ICL7107芯片（1
ICソケット（1
1桁0.56セグセグメントLED表示器（4
端子台：2P（4
半固定抵抗：3296-202（2
セラミックコンデンサ104（3
セラミックコンデンサ224（1
セラミックコンデンサ474（1
セラミックコンデンサ101（2
電解コンデンサ25V 10UF（2
電解50V 1000UF（1
抵抗47K（1
抵抗20K（1
抵抗100Ω（2
抵抗1M（1
抵抗100K（1
抵抗56K（1
抵抗2K（2
低電圧ダイオード5.1V（1
ダイオード1N44148（2
マイクロインダクタ2.2MH（1
トランジスタC1815（1
トランジスタLT431（1
ダイオード1N4007（4
抵抗：2W 0.1Ω（1
ピンヘッダ （1
ジャンパー（3
