デジタル電圧電流メーターキット [K-Y191]

●概要

●仕様・機能

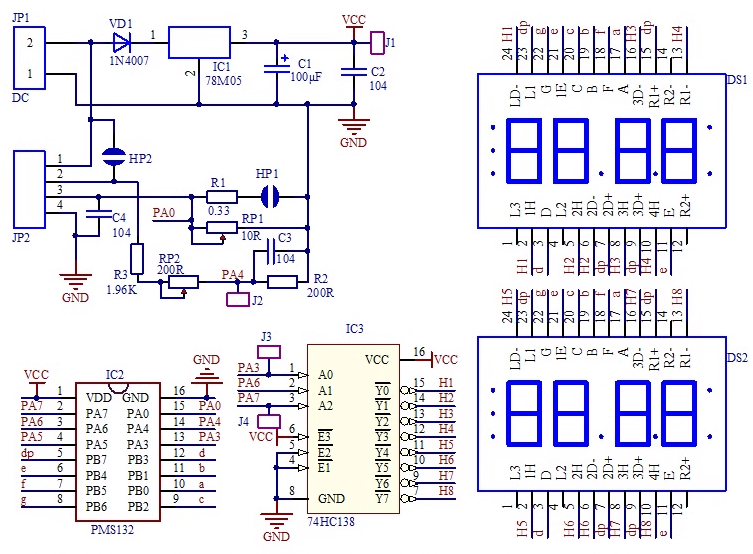

★本商品は組立キットで、半田付けが必要です★デジタル電圧電流メーターキット、電圧表示レンジ：0〜50V、電流表示レンジ：0〜3A、動作電圧範囲：8〜12V、接続：2.5mmピッチ4Pコネクタ、回路図、基板寸法（mm）：57 x 45、表記価格：1



＜構成部品一覧＞

電解コンデンサ（C1）：10v220uF（x1）
セラミックコンデンサ（C2/C3/C4）：104（x1）
4桁7セグLED表示器（DS1/DS2）：（x2）
3端子レギュレータ（IC1）：78M05（x1）
マイコン（IC2）：PMS132B（x1）
ロジックIC（IC3）： 74hC138（x1）
コネクタ：2.5mmピッチXH-4P（x1）
1/4W抵抗（R1）：0.33Ω（x1）
1/4W抵抗（R2）：200Ω（x1）
1/4W抵抗（R3）：1.96KΩ（x1）
半固定抵抗（RP1）：10Ω（x1）
半固定抵抗（RP2）：200Ω（x1）
ダイオード（VD1）：1N4007（x1）

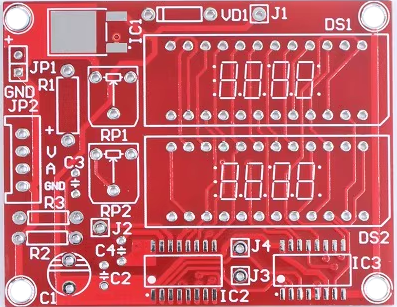

基板：赤色（x1）
