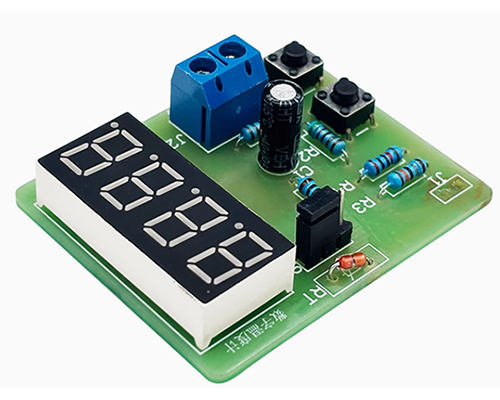

温度・電圧メーターキット [K-YH569]

●概要

●仕様・機能

★本商品は組立キットで、半田付けが必要です★温度・電圧メーターキット、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、温度測定レンジ：-40°〜+120℃、電圧測定レンジ：〜50V DC、動作電源：3.5〜5V、基板寸法（mm）：47 x 38、使い方：タクトスイッチ S1 を3秒以上長押しすると、「温度モード」に切り替わります。このとき、ジャンパー S3 を温度側に取り付けてください。タクトスイッチ S2 を3秒以上長押しすると、「電圧モード」に切り替わります。このとき、ジャンパー S3 を電圧側に取り付けてください。また、S1 または S2 を短く押すことで、各表示値の調整（修正）が可能です。基板寸法（mm）：47 x 38、動作電源（J2）：5V、表記価格：1

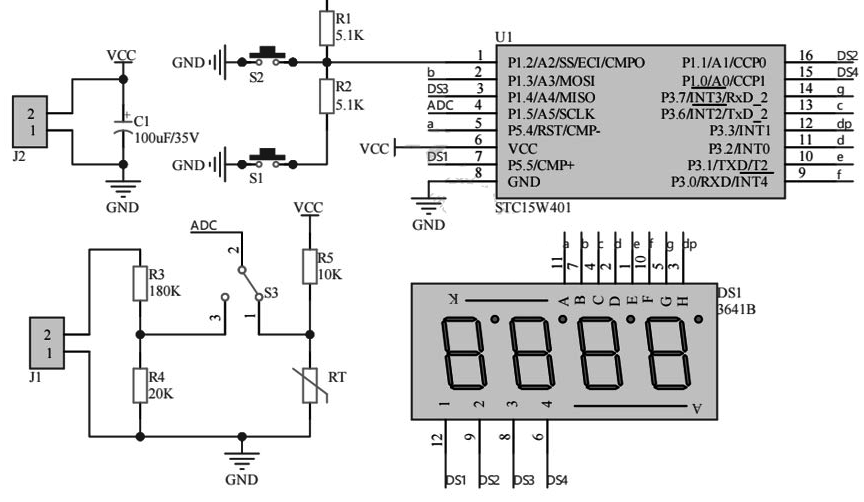

＜構成部品一覧＞

抵抗（R1/R2）：5.1KΩ（x2）
抵抗（R3）：180KΩ（x1）
抵抗（R4）：20KΩ（x1）
抵抗（R5）：10KΩ（x1）
ジャンパー（x1）
マイコン（U1）：STC15W408A/SOP-16（x1）
電解コンデンサ（C1）：100uF（x1）
4桁7セグLED表示器（DS1）：アノードコモン（x1）
ピンヘッダ（J1+S3）：1x5P（x1）
NTCサーミスタ（RT）（x1）
タクトスイッチ（S1/S2）：6x6（x1）
ターミナルブロック（J2）：2P（x1）

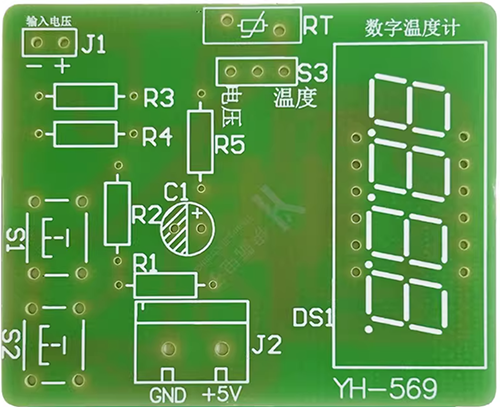

基板（x1）
