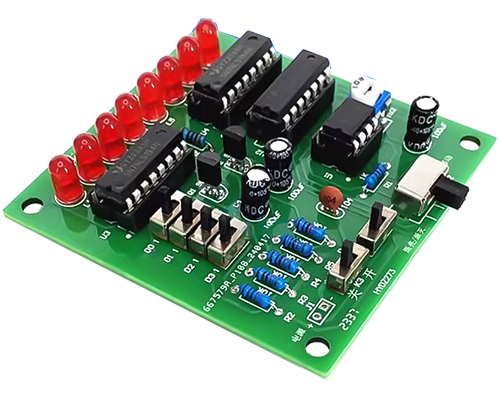

シフトレジスタLED点灯キット [K-LED8SFTA]
シフトレジスタLED点灯キット
[K-LED8SFTA]
販売価格: 750円(税別)
(税込: 825円)
参考在庫数26点
●概要
●仕様・機能

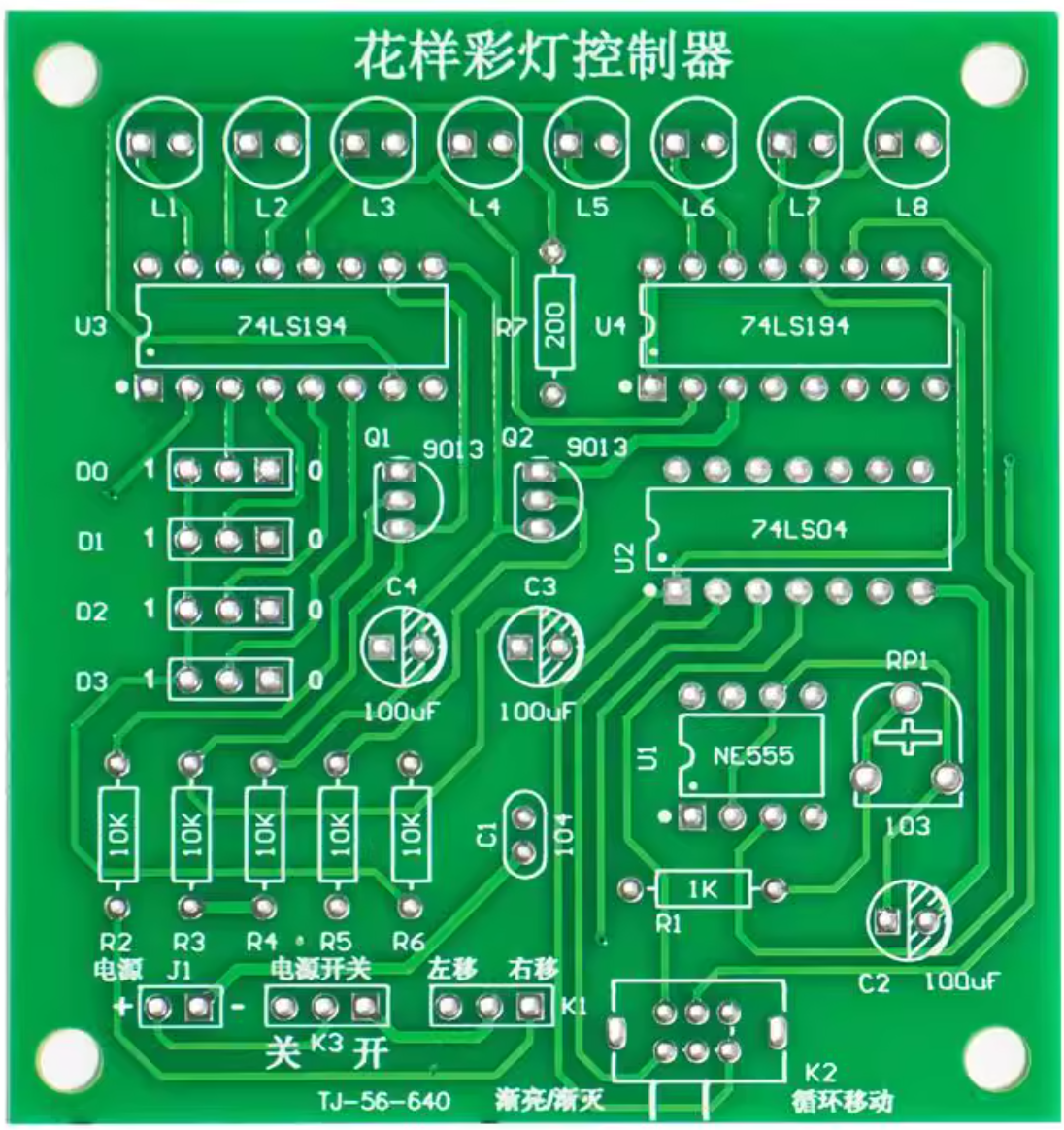

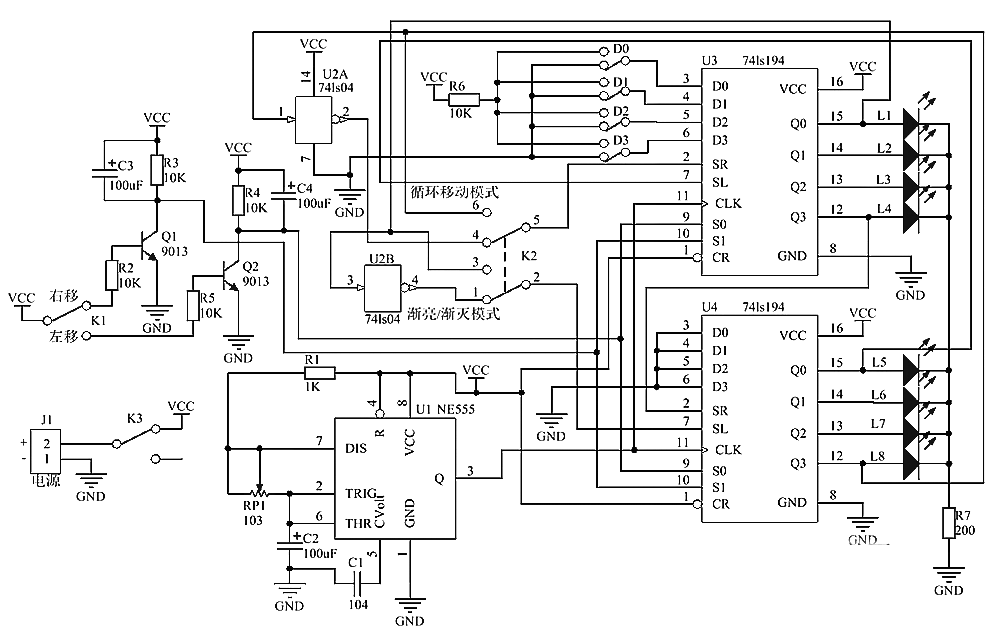

★本商品は組立キットで、半田付けが必要です★シフトレジスタLED点灯キット、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、回路構成：シフトレジスタ74LS194+NOTゲート74LS04、回路機能：（1）フェードイン／フェードアウト右移動モード、8個のカラフルなLEDが左から右へ順番に徐々に点灯し、その後、左から右へ順番に徐々に消灯します。この動作を繰り返しループします。（2）フェードイン／フェードアウト左移動モード、8個のカラフルなLEDが右から左へ順番に徐々に点灯し、その後、右から左へ順番に徐々に消灯します。この動作を繰り返しループします。（3）循環右移動モード、1個（または2個、3個、4個）のLEDが点灯し、右方向へ移動しながら点灯位置を循環します。最右端に達すると、再び最左端に戻り、右方向へ移動を続けます。これを繰り返しループします。（4）循環左移動モード、1個（または2個、3個、4個）のLEDが点灯し、左方向へ移動しながら点灯位置を循環します。最左端に達すると、再び最右端に戻り、左方向へ移動を続けます。これを繰り返しループします。機能の設定および変更は、スライドスイッチで行えます。速度調整半固定抵抗があり、基板寸法（mm）：66 x 70、回路図、動作電源：5V、表記価格：1
＜構成部品一覧＞
抵抗：1KΩ（x1）
抵抗：10KΩ（x5）
抵抗：200Ω（x1）
LED：φ5（x8）
セラミックコンデンサ：104（x1）
電解コンデンサ：100uF（x3）
可変抵抗：103（x1）
トランジスタ：9013（x1）
スライドスイッチ：3P（x7）
スライドスイッチ：6P（x1）
ICソケット：DIP-16（x2）
ICソケット：DIP-14（x1）
ICソケット：DIP-8（x1）
ロジックIC：74LS04（x1）
ロジックIC：74LS194（x1）
タイマーIC：NE555（x1）
基板（x1）
