フルロジックICデジタル時計キット [K-56314]
フルロジックICデジタル時計キット
[K-56314]
販売価格: 1,500円(税別)
(税込: 1,650円)
参考在庫数8点
●概要
●仕様・機能

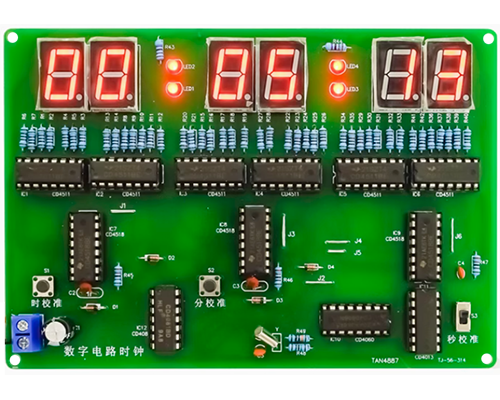

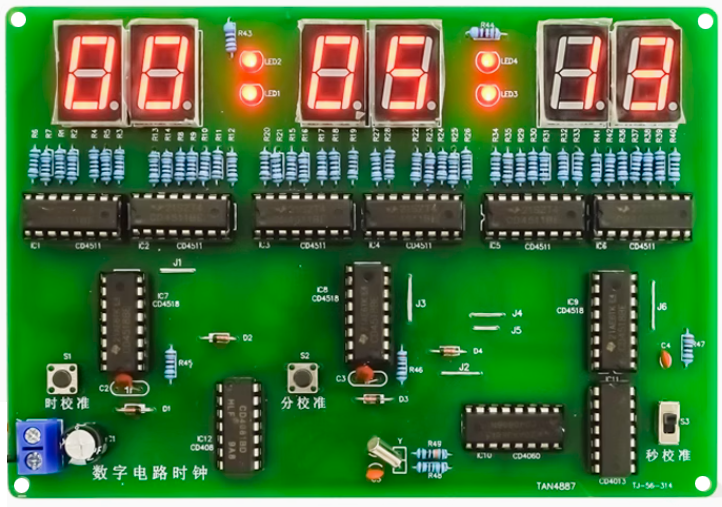

★本商品は組立キットで、半田付けが必要です★フルロジックIC デジタル時計キット、0.56インチ7セグLED表示器、24時間表示、時分秒校正、基板寸法（mm）：151 x 105、動作電源：5V、表記価格：1
＜構成部品一覧＞
抵抗（R1-R42）：1KΩ（x42）
抵抗（R45-R47）：2.2KΩ（x3）
抵抗（R49）：100KΩ（x1）
抵抗（R48）：10MΩ（x1）
抵抗（R43/R44）：470Ω（x2）
セラミックコンデンサ（C5/C6）：30P（x2）
セラミックコンデンサ（C2-C4）：103（x3）
電解コンデンサ（C1）：100uF（x1）
ダイオード（D-D4）：1N4148（x4）
クリスタル発振子（Y）：32.768KHz（x1）
IC1-IC6：CD4511（x6）
IC7-IC9：CD4518（x3）
IC10：CD4060（x1）
IC11：CD4013（x1）
IC12 CD4081（x1）
ICソケット：DIP-16（x10）
ICソケット：DIP-14（x2）
ターミナルブロック（X）：2P（x1）
1桁7セグLED表示器（DS1-DS6）：0.56インチカソードコモン（x6）
タクトスイッチ（S1/S2）：6x6（x2）
スライドスイッチ（S3）：1P2T（x1）
LED1-LED4：φ3（x4）
基板（x1）
●仕様・機能
★本商品は組立キットで、半田付けが必要です★フルロジックIC デジタル時計キット、0.56インチ7セグLED表示器、24時間表示、時分秒校正、基板寸法（mm）：151 x 105、動作電源：5V、表記価格：1
＜構成部品一覧＞
抵抗（R1-R42）：1KΩ（x42）
抵抗（R45-R47）：2.2KΩ（x3）
抵抗（R49）：100KΩ（x1）
抵抗（R48）：10MΩ（x1）
抵抗（R43/R44）：470Ω（x2）
セラミックコンデンサ（C5/C6）：30P（x2）
セラミックコンデンサ（C2-C4）：103（x3）
電解コンデンサ（C1）：100uF（x1）
ダイオード（D-D4）：1N4148（x4）
クリスタル発振子（Y）：32.768KHz（x1）
IC1-IC6：CD4511（x6）
IC7-IC9：CD4518（x3）
IC10：CD4060（x1）
IC11：CD4013（x1）
IC12 CD4081（x1）
ICソケット：DIP-16（x10）
ICソケット：DIP-14（x2）
ターミナルブロック（X）：2P（x1）
1桁7セグLED表示器（DS1-DS6）：0.56インチカソードコモン（x6）
タクトスイッチ（S1/S2）：6x6（x2）
スライドスイッチ（S3）：1P2T（x1）
LED1-LED4：φ3（x4）
基板（x1）
