トランジスタOCLパワーアンプキット [K-3DD15A]
トランジスタOCLパワーアンプキット
[K-3DD15A]
販売価格: 4,980円(税別)
(税込: 5,478円)
参考在庫数15点
●概要
●仕様・機能

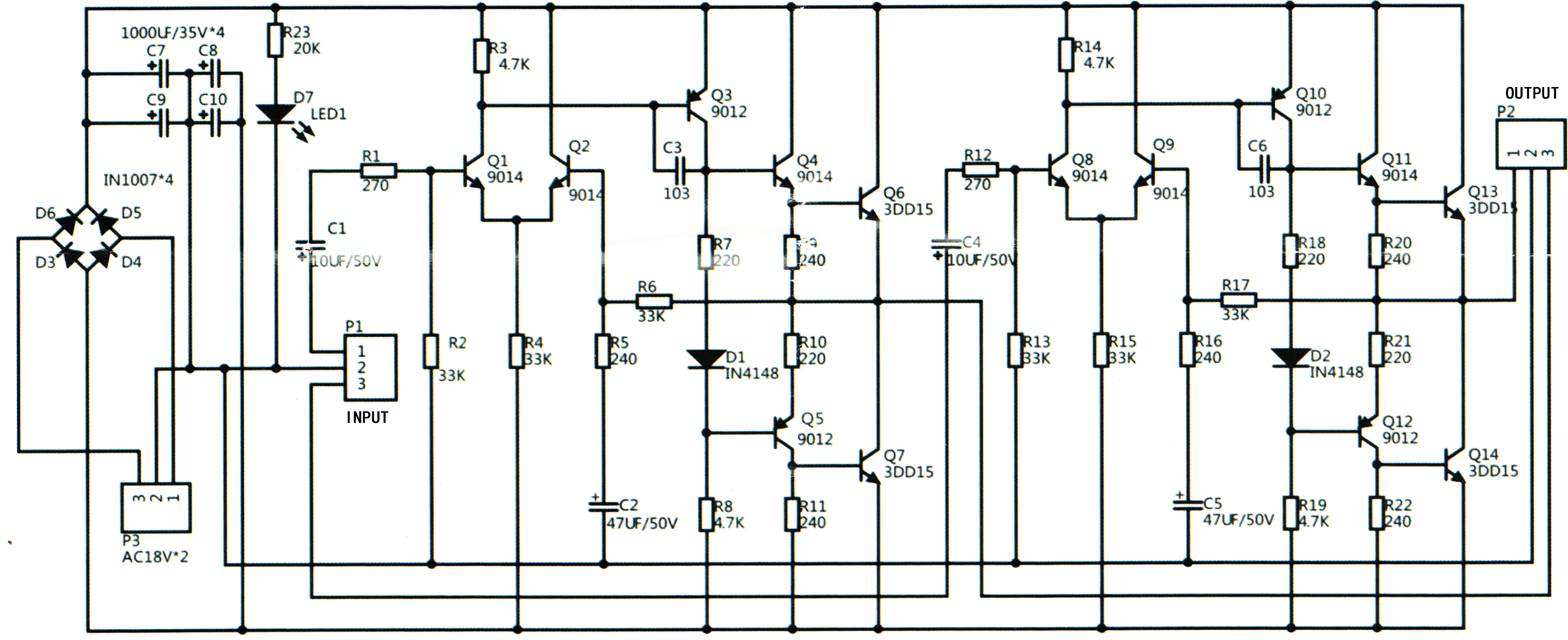

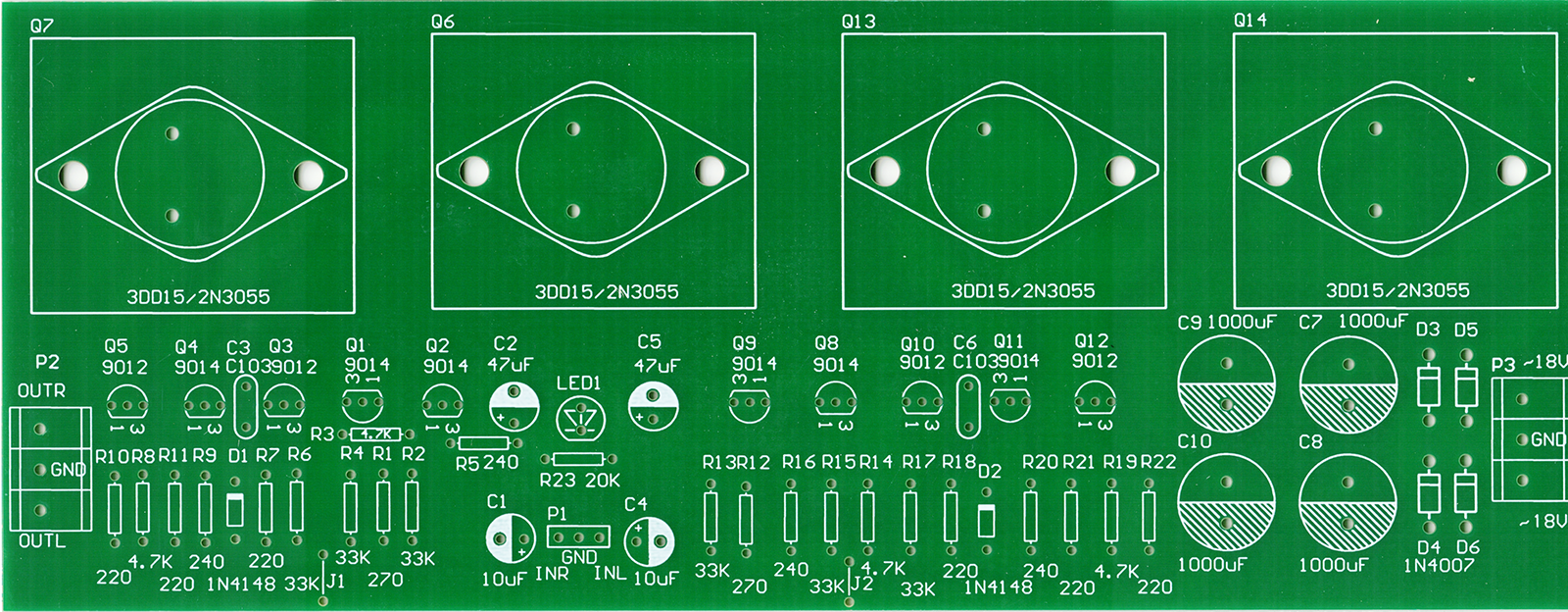

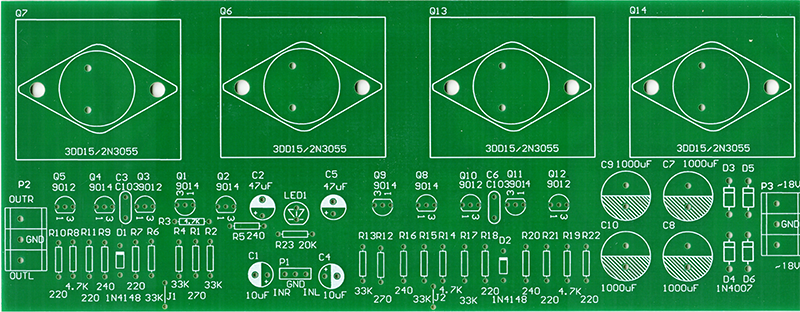

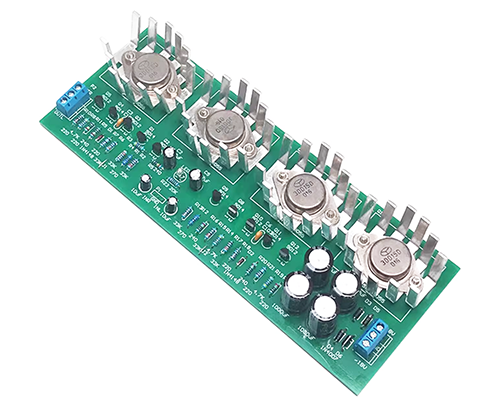

★本商品は組立キットで、半田付けが必要です★格安・入手し易い部材で作った昔風なフルトランジスタパワーアンプキット、最大出力：100W、正しく組み立てれば、調整の必要がなく、電源を接続するだけですぐに使用できます。詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、電源トランスは別途ご用意ください、入力：ステレオ、2.54mmピッチ3Pスルーホール、出力：ステレオ、5.08mmピッチ3P端子台、動作電源：両電源、18VAC〜0V〜18VAC 、接続：5.08mmピッチ3P端子台、基板寸法（mm）：200 x 76、参考回路図、表記価格：1
⇧拡大

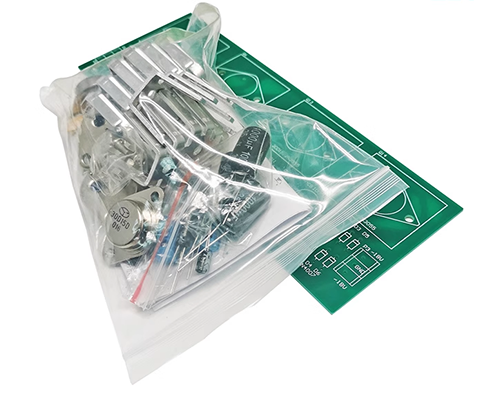

＜構成部品一覧＞
1/4W抵抗（R7/R10/R18/R21）：220Ω（x4）
1/4W抵抗（R3/R8/R14/R19）：4K7Ω（x4）
1/4W抵抗（R5/R9/R11/R16/R20/R22）：240Ω（x6）
1/4W抵抗（R2/R4/R6/R13/R15/R17）：33KΩ（x6）
1/4W抵抗（R1/R12）：270Ω（x2）
1/4W抵抗（R23/R24）：10KΩ（x2）
ダイオード（D1/D2）：1N4148（x2）
整流ダイオード（D3-D6）：1N4007（x4）
セラミックコンデンサ（C3/C6）：103（x2）
電解コンデンサ（C1/C4）：50V 10uF（x2）
電解コンデンサ（C2/C5）：50V 47uF（x2）
電解コンデンサ（C7-C10）：35V 1000uF（x4）
パワートランジスタ（Q6/Q7/Q13/Q14）：3DD15（x4）
ターミナルブロック（P2/P3）：3P（x2）（
ヒートシンク：HS45x25x36（x4）
なべねじ：PM3x14（x8）
ナット：PNT3（x8）
トランジスタ（Q1/Q2/Q4/Q8/Q9/Q11）：S9014（x6）
トランジスタ（Q3/Q5/Q10/Q12）：S9012（x4）
基板（x1）
