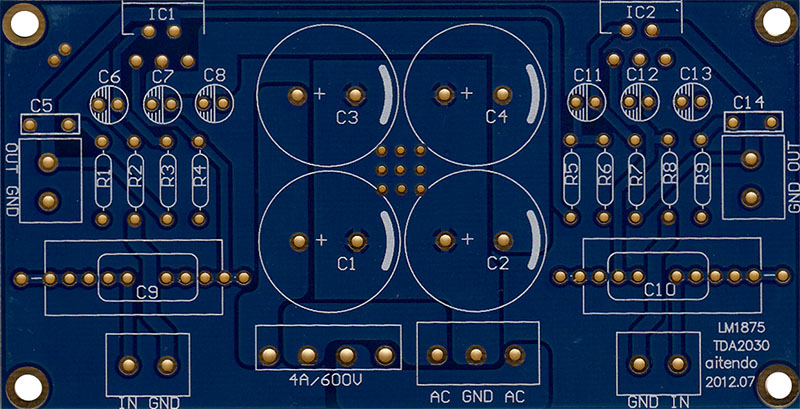

★1875★パワーアンプ基板単体 [P-1875DF]

●概要

●仕様・機能

★本商品基板単体です★高性能パワーアンプチップLM1875?TDA2030を使ったパワーアンプキット、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、低音に弾力があるのが特徴で中低音にかけて豊か、出力：35W+35W（最大）、ステレオ、4〜8Ω、動作電源：整流回路が付いているので±16〜28VのAC両電源（電源トランス）で動作できます、基板寸法：105.0x55.0mm、表記価格：1



＜必要な部品一覧＞

1/4W金属膜抵抗：
（ R3、R4、R7、R8）：22K（x4）
（ R1、R9）：1Ω（x2）
（ R2、R6）：680Ω（x2）
電解コンデンサ：
（ C1、C2、C3、C4）： 35V 4700uF（x4）
（ C6、C7、C8、C11、C12、C13）：50V22uF（x6）
フィルムコンデンサ：
（ C9、C10）：1uF（x2）
（ C5、C14）：104（x2）
ダイオードブリッジ（4A/600V）：KBL406（x1）
端子台（5.08）：
2P（x4）
3P（x1）
アンプチップ（IC1、IC2）：LM1875T/TDA2030（x2）
基板（x1）





●ご注意：使用にはヒートシンク（放熱器）を別途付ける必要があります。

●使用参考

OCL接続
BTL接続
