★2822★低電圧アンプキット [K-2822SC]

●概要

●仕様・機能

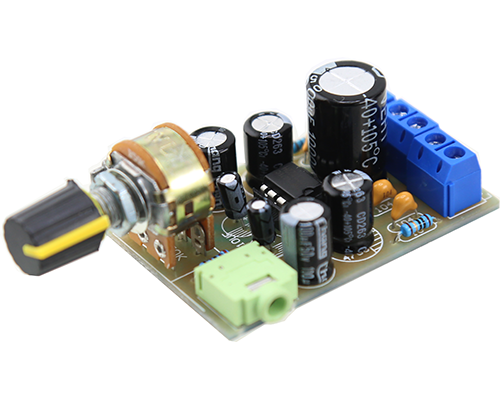

超低電圧２Vから動作する小型パワーアンプ、部品1式、基板付き、部品を基板に半田付けして使用する、詳細マニュアルがついていないので基板シルクや部品配置図面を見ながら作成できる方にお勧め、電源は別途ご用意ください、入力：ステレオ、φ3.5オーディオジャック、出力：ステレオ、5.08mmピッチ2P端子台、音量ボリューム付き、動作電源：2〜12VDC、電源の接続：5.08mmピッチ2P端子台、基板寸法：54 x 31mm、表記価格：1



＜構成部品一覧＞

1/4W金属皮膜抵抗：10Ω(x2)
1/4W金属皮膜抵抗：22KΩ(x2)
セラミックコンデンサ：104(x3)
電解コンデンサ：470uF(x2)
電解コンデンサ：100uF(x2)
電解コンデンサ：10uF(x2)
電解コンデンサ：1000uF(x1)
可変抵抗(VR1)：50KΩ(x1)
オーディオジャック：PJ-307（x1）
端子台：2P(x3)
ICソケット(300mil)：8P(x1)
IC：TDA2822(x1)※互換品含む

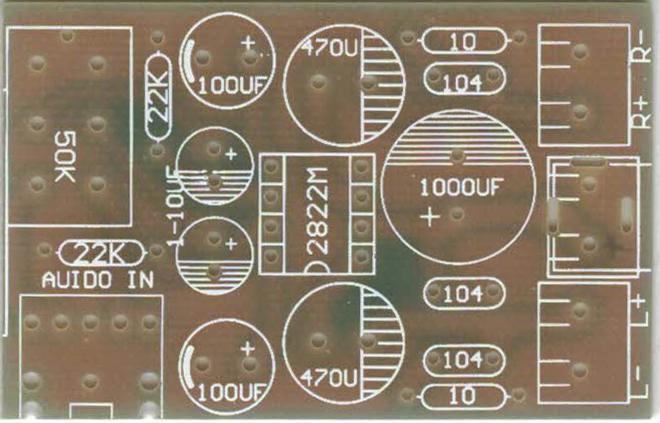

専用基板：(x1)
