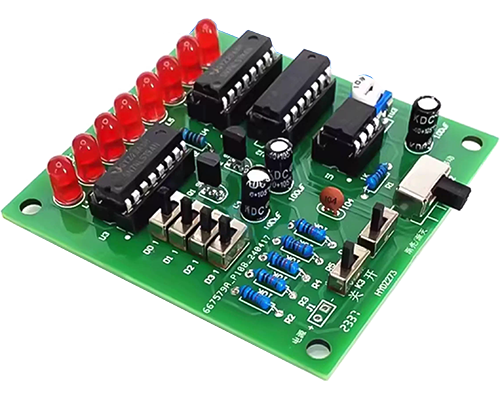

シフトレジスタLED点灯キット [L-8LED194A]

●概要

●仕様・機能

★本商品は組立キットで、半田付けが必要です★シフトレジスタ74LS194を使用して8個のLEDをチカチカさせる点灯キット、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、動作電源：5V、基板寸法：66 x 70 mm、表記価格：1



＜構成部品一覧＞

抵抗：10KΩ（x5）
抵抗：1KΩ（x1）
抵抗：200Ω（x1）
半固定抵抗：103（x1）
電解コンデンサ：100UF（x3）
セラミックコンデンサ：104（x1）
トランジスタ：S9013（x2）
スライドスイッチ：12D00（x6）
スライドスイッチ（x1）
LED（x8）
IC 74LS194（x2）
IC 74LS04（x1）
IC NE555（x1）
ICソケット：DIP-16（x3）
ICソケット：DIP-8（x1）

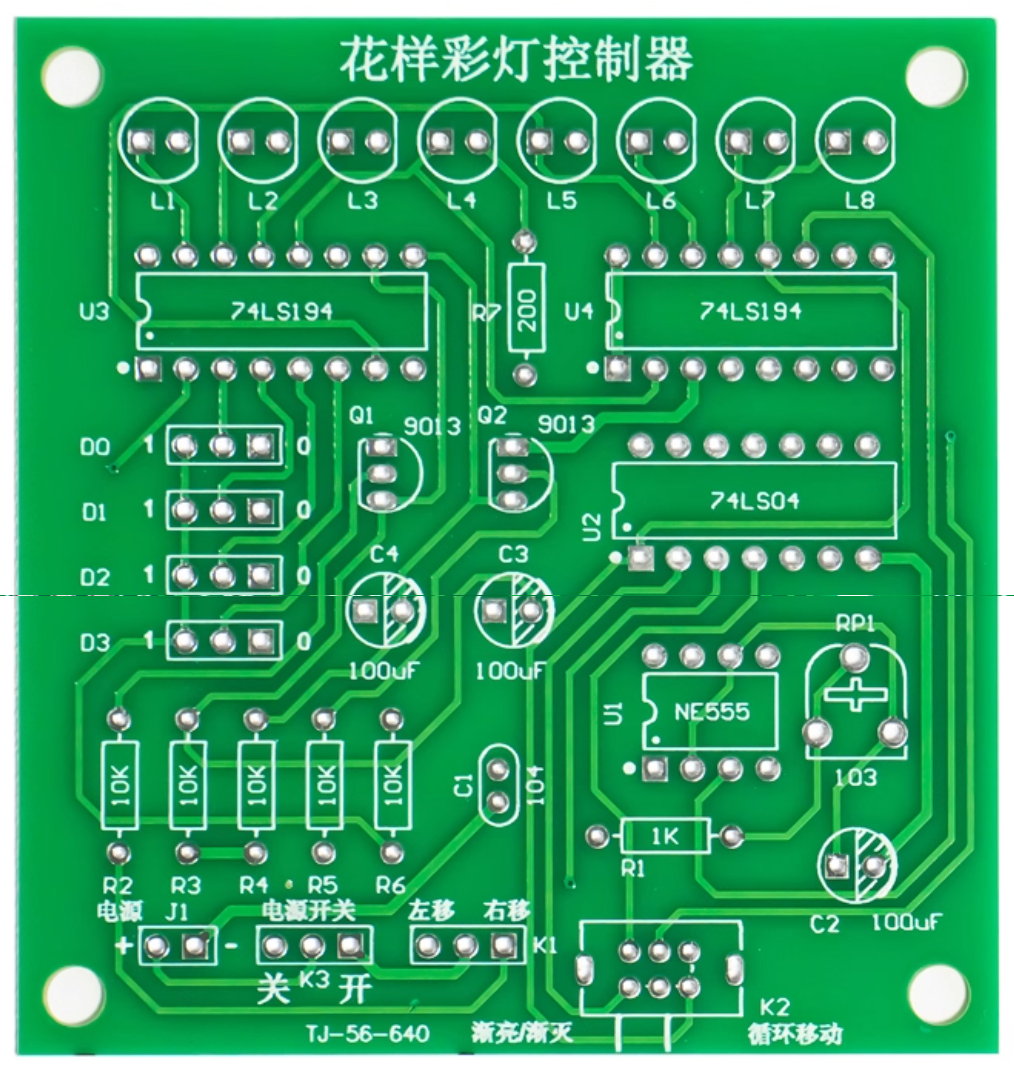

基板（x1）
