フルロジックICデジタル時計キット [K-56314UC]
フルロジックICデジタル時計キット
[K-56314UC]
販売価格: 1,500円(税別)
(税込: 1,650円)
準備中
●概要
●仕様・機能

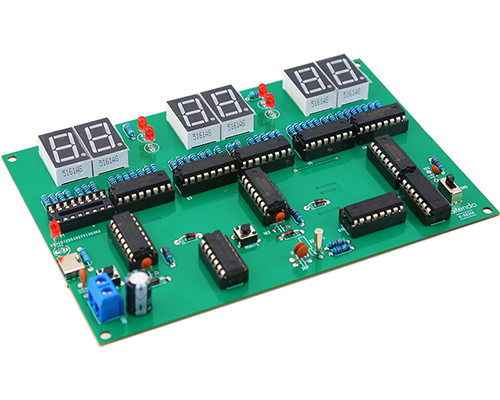

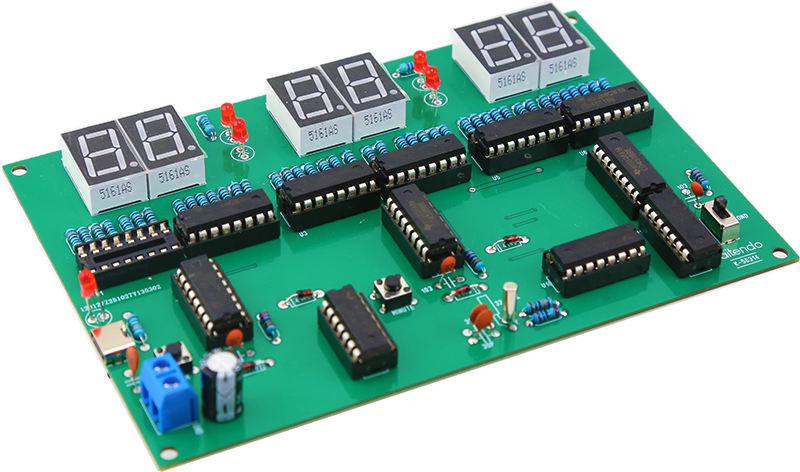

★本商品は組立キットで、半田付けが必要です★フルロジックIC デジタル時計キット、0.56インチ7セグLED表示器、24時間表示、時分秒校正、動作電源：5V、接続：２通り、（１）USBコネクタ、TYPE-C、（２）5.08mmピッチ2P端子台、回路図、基板寸法：142 x 97.2 mm、表記価格：1
＜構成部品一覧＞
1/4W抵抗：1KΩ（ｘ42）
1/4W抵抗：470Ω（ｘ2）
1/4W抵抗：2.2KΩ（ｘ3）
1/4W抵抗：100KΩ（ｘ2）
1/4W抵抗：10MΩ（ｘ1）
セラミックコンデンサ：104（ｘ1）
セラミックコンデンサ：103（ｘ3）
セラミックコンデンサ：30pF（ｘ2）
ダイオード：1N4148（ｘ4）
タクトスイッチ：6x6（ｘ2）
スライドスイッチ：SS12D07（ｘ1）
クリスタル：32.768KHz（ｘ1）
5.08mmピッチ端子台：2P（ｘ1）
タイプCコネクタ：U2CF2PA（ｘ1）
電解コンデンサ：50V100uF（ｘ1）
ICソケット（300MIL）：DIP-16P（ｘ10）
ICソケット（300MIL）：DIP-14P（ｘ2）
7セグLED表示器：5161AS（ｘ6）
φ3mm 赤色LED：（ｘ5）
IC：CD4511（ｘ6）
IC：CD4518（ｘ3）
IC：CD4081（ｘ1）
IC：CD4013（ｘ1）
IC：CD4060（ｘ1）

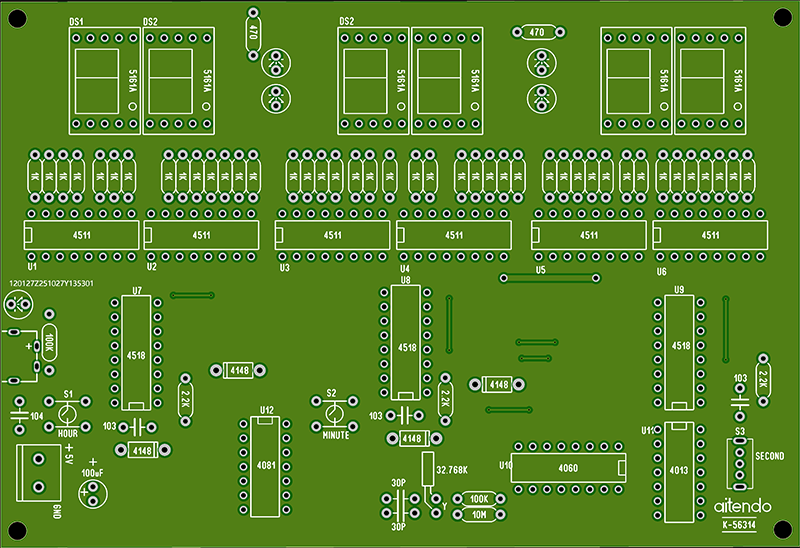

基板（x1）
