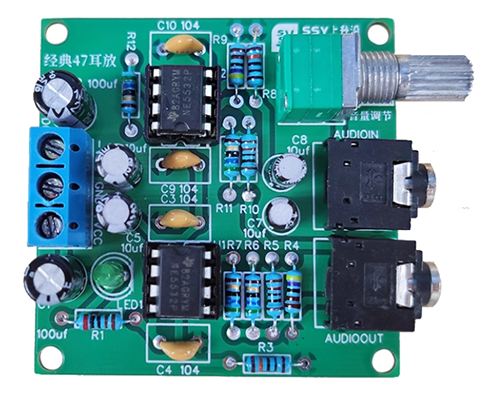

単電源ヘッドホンアンプキット [K-47G]

●概要

●仕様・機能

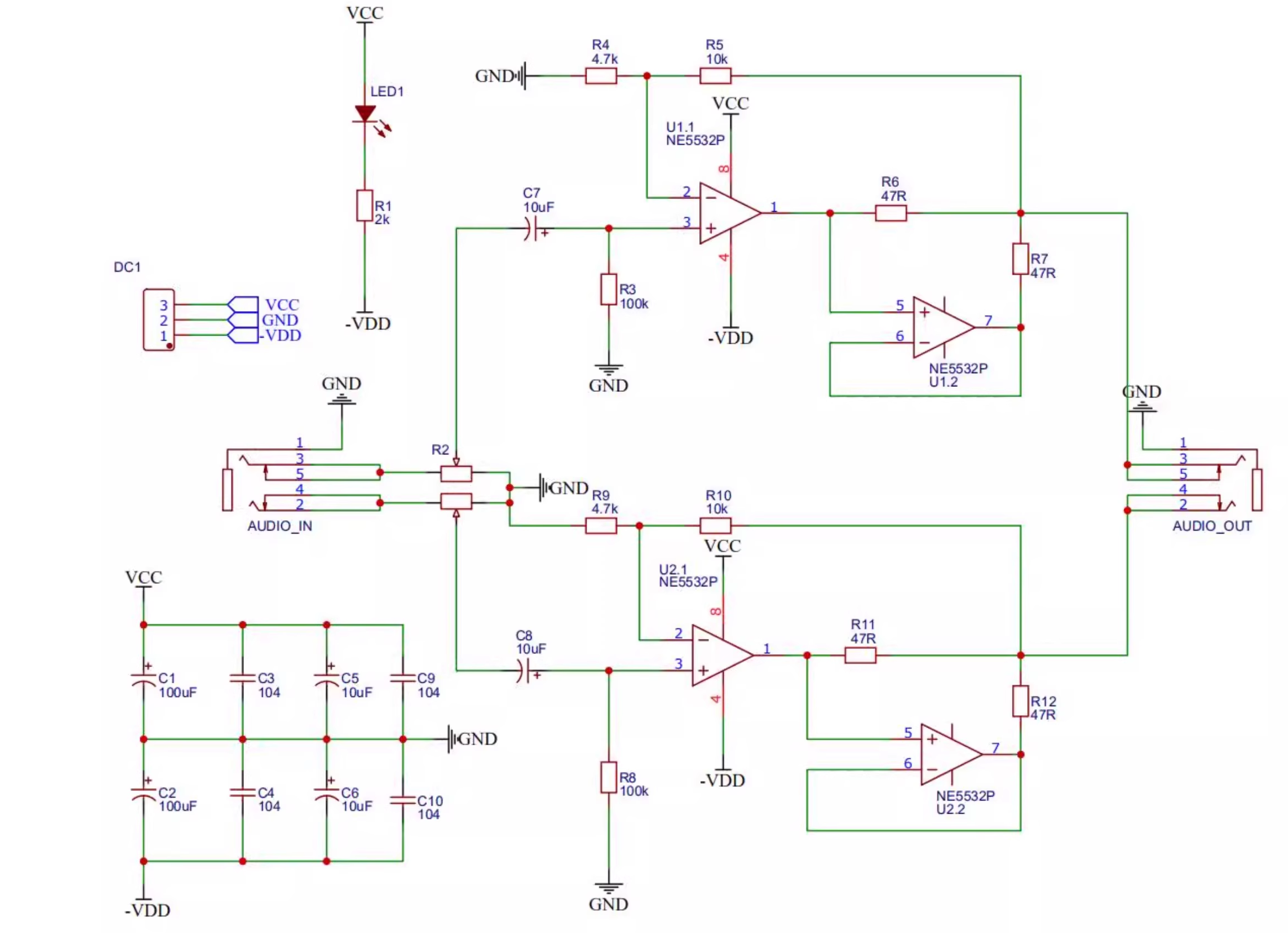

★本商品は組立キットで半田付けが必要です★ヘッドホンアンプキット、作りやすい設計、初心者でも簡単に作れます、制作マニュアルが付いていないので掲載情報だけでお作りいただける方におすすめ、動作電圧：正負両電源、9〜12V、電源の接続：5.08mmピッチねじ式端子台、基板村法：50 x 50 mm、回路図、表記価格：1





＜構成部品一覧＞

抵抗（R1）：2K（x1）
抵抗（R3/R8）：100K（x2）
抵抗（R4/R9）：4.7K（x2）
抵抗（R5/R10）：10K（x2）
抵抗（R6/R7/R11/R12）：47Ω（x2）
可変抵抗（R2）：50K（x1）
LED（x1）
電解コンデンサ（C5/C6?c7/C8）：10uF（x4）
電解コンデンサ（C1/C2）：100uF（x2）
セラミックコンデンサ（C3/C4/C9/C10）：104（x4）
オーディオジャック：PJ-307（x2）
ねじ式端子台：3P（x1）
IC NE555（x2）※各社互換品含む
ICソケット：DIP-8（x2）

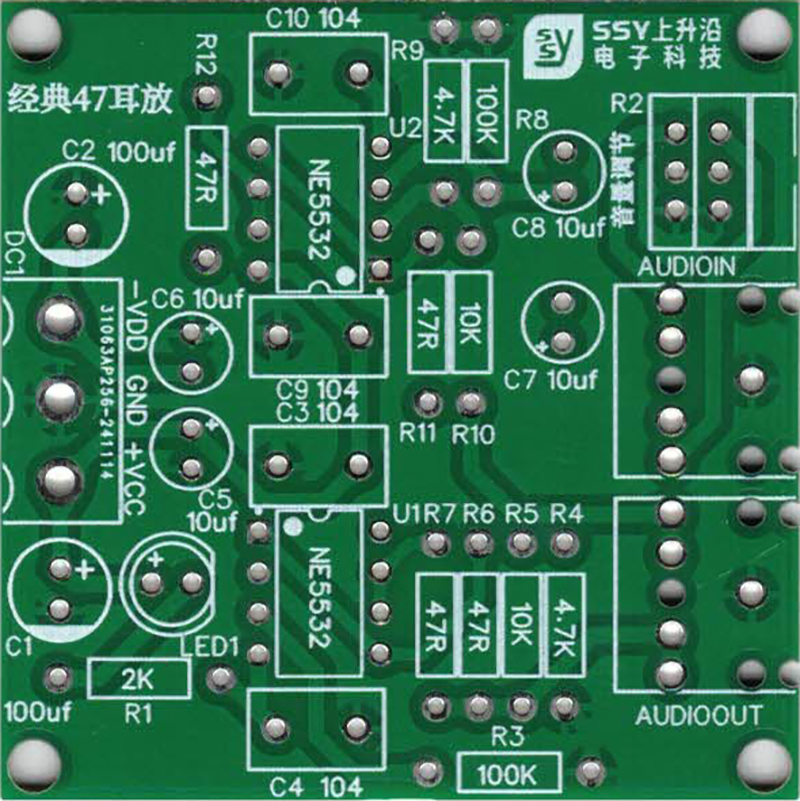

基板（x1）
