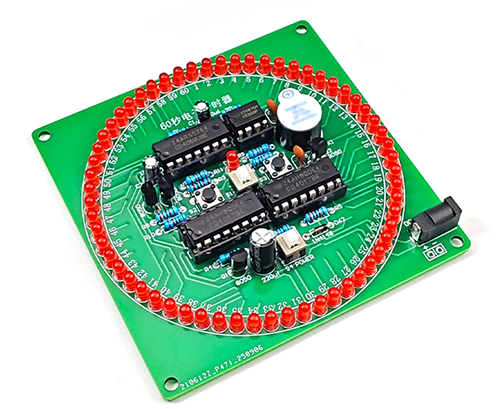

60秒LEDカウントアップキット [K-LED60SA]

●概要

●仕様・機能

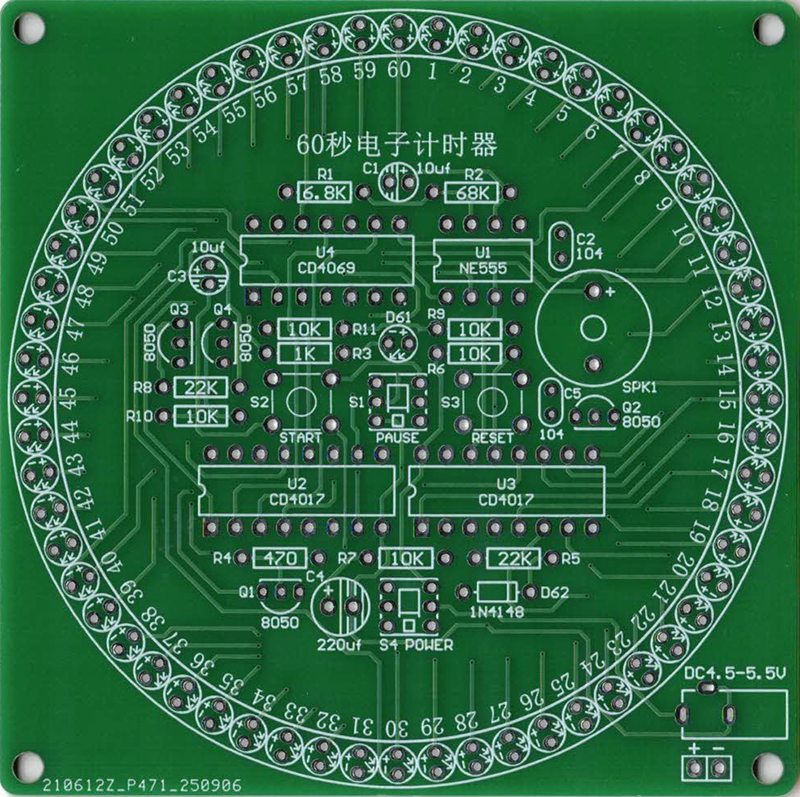

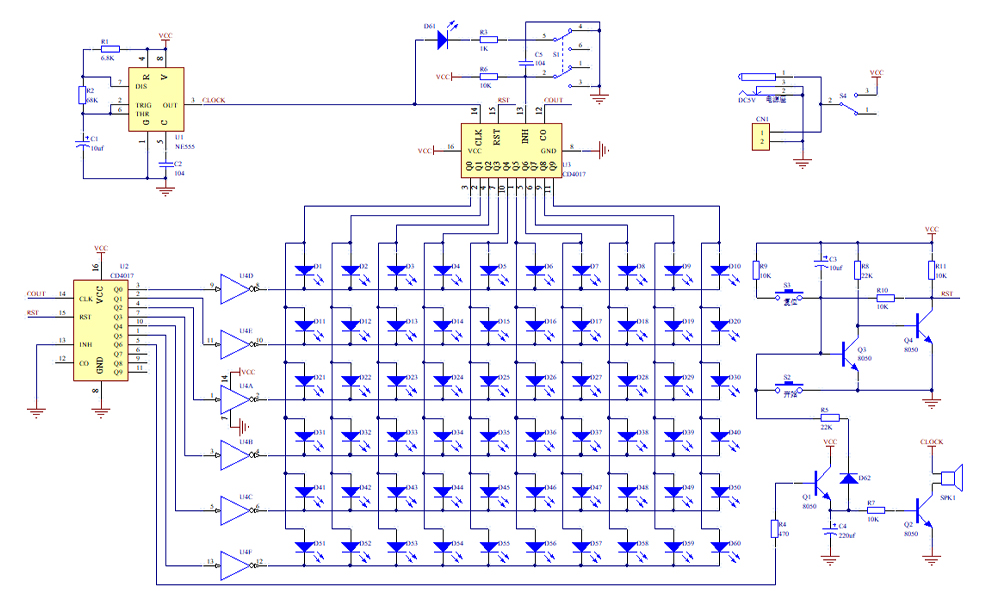

★本商品は組立キットで半田付けが必要です★60秒LEDカカウントアップキット、60秒に相当する60個のLEDが、1秒ごとに1つずつ点灯します。初心者でも簡単に作れます、制作マニュアルが付いていないので掲載情報だけでお作りいただける方におすすめ、動作電圧：4.5〜5.5V、基板村法：83 x 83 mm、回路図、表記価格：1



＜構成部品一覧＞

抵抗（R1）:6.8K（x1）
抵抗（R2）:68K（x1）
抵抗（R3）:1K（x1）
抵抗（R4）:470Ω（x1）
抵抗（R5/R8）:22K（x2）
抵抗（R6/R7/R9/R10/R11）:10K（x5）
ダイオード（D62）：1N4148（x1）
電解コンデンサ（C1/C3）：10uF（x1）
電解コンデンサ（C4）：220uF（x1）
セラミックコンデンサ（C2/C5）：104（x2）
トランジスタ（Q1/Q2/Q3/Q4）：S8050（x4）
タクトスイッチ（S2/S3）：6x6（x2）
プッシュスイッチ（S1/S4）：5.8x5.8（x2）
ブザー（SPK1）（x1）
IC NE555（U1）（x1）
IC CD4017（U2/U3）（x2）
IC CD4069（U4）（x1）
ICソケット：DIP-8（x1）
ICソケット：DIP-14（x1）
ICソケット：DIP-16（x1）
電源ジャック（x1）
基板（x1）
