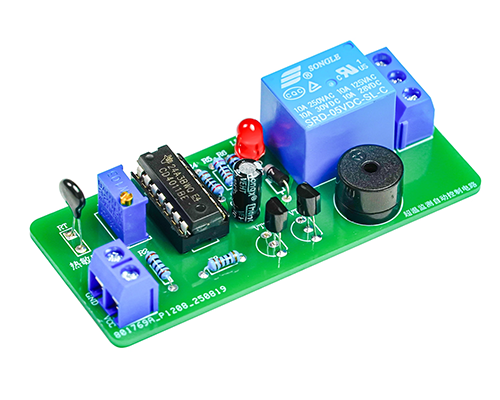

温度警報機 [K-NTC4011BZ]

●概要

●仕様・機能

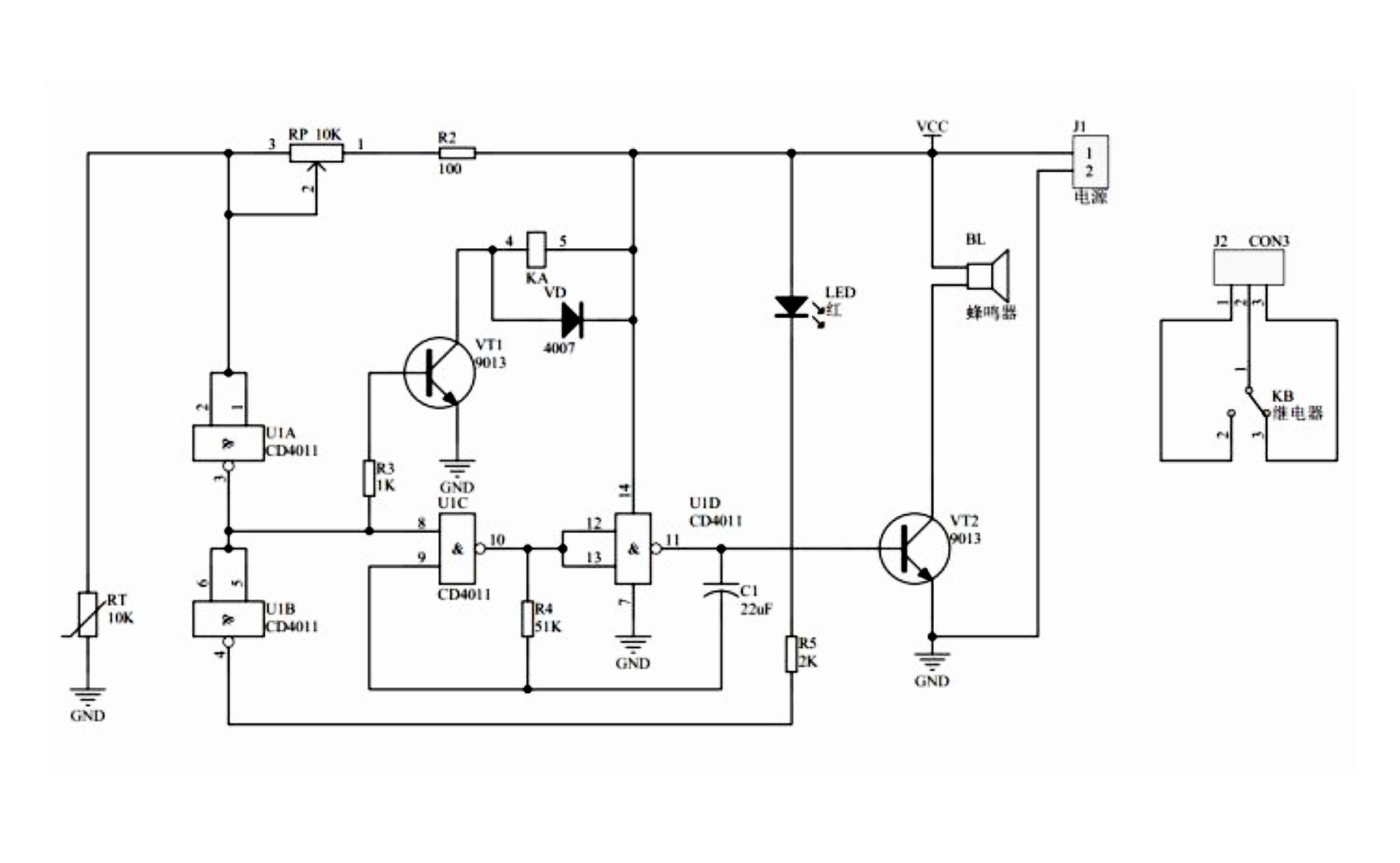

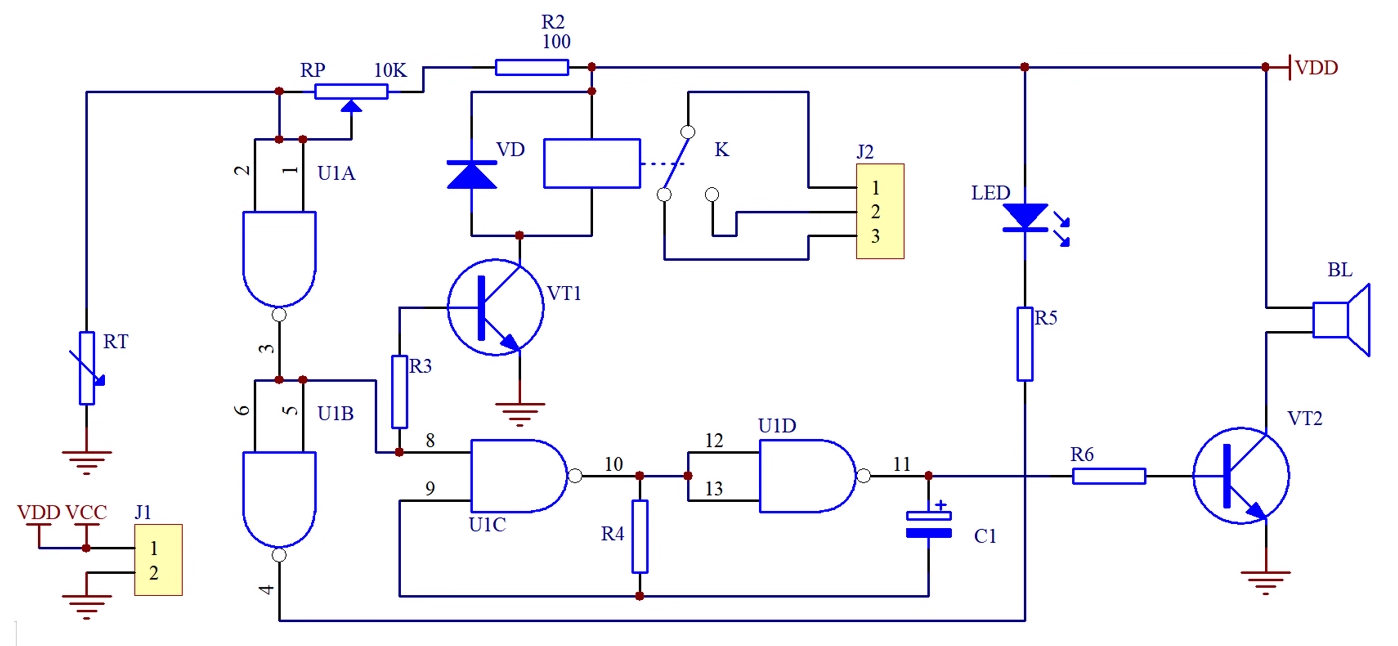

★本商品は組立キットで、半田付けが必要です★設定した温度を超えるとブザーが鳴り、リレーが動作する温度警報機キット、詳細資料が付いていないので掲載情報だけで作成できる方にお勧め、基板寸法：72 x 32 mm、動作電源：4.5〜5V、表記価格：1



＜構成部品一覧＞

抵抗（R2）：100Ω（x1）
抵抗（R3）：1KΩ（x1）
抵抗（R4/R5）：2KΩ（x1）
抵抗（R6）：10KΩ（x1）
半固定抵抗（RP）：10KΩ（x1）
電解コンデンサ（C1）：0.47UF（x1）
ダイオード（VD）：1N4007（x1）
トランジスタ（VT1/VT2）：S9013（x2）
LED（x1）
NTCセンサ（RT）：10K（x1）
ブザー（x1）
5Vリレー（x1）
端子台：2P（x1）
端子台：３P（x1）
IC CD4011（x1）
ICソケット：DIP-14（x1）

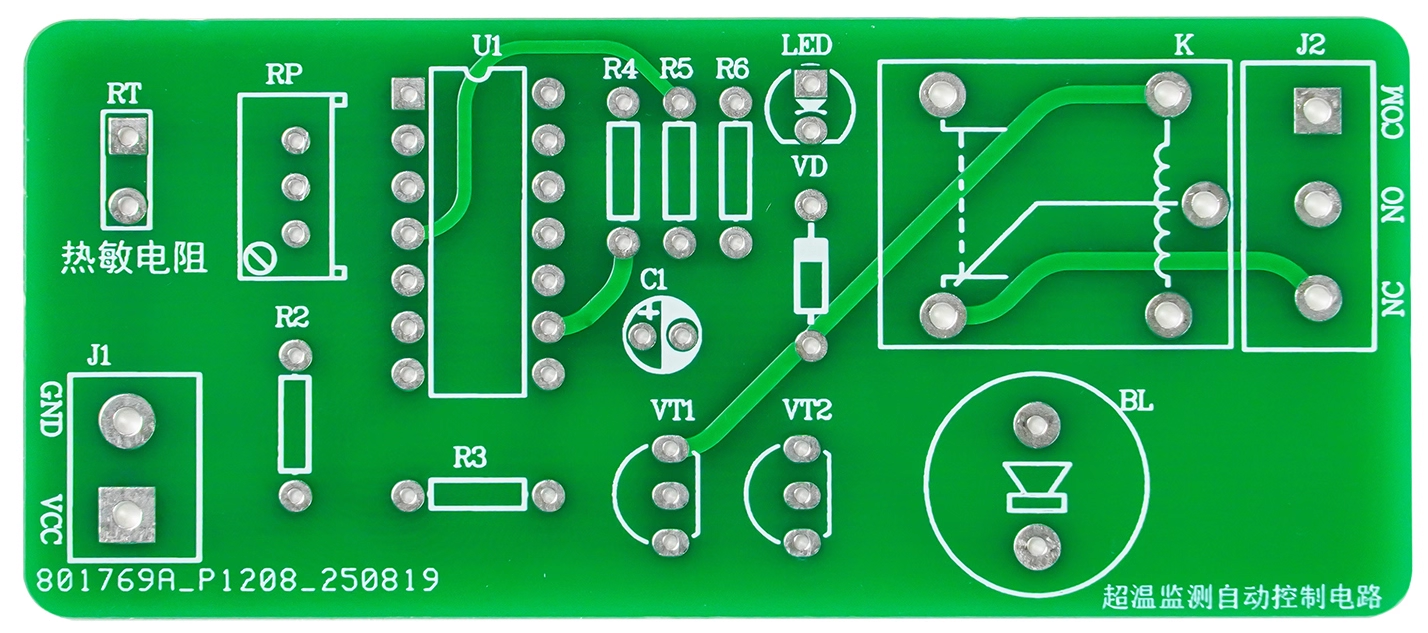

基板（x1）
