トラッキングカーキット [D2-1]
トラッキングカーキット
[D2-1]
準備中
●概要
●仕様・機能

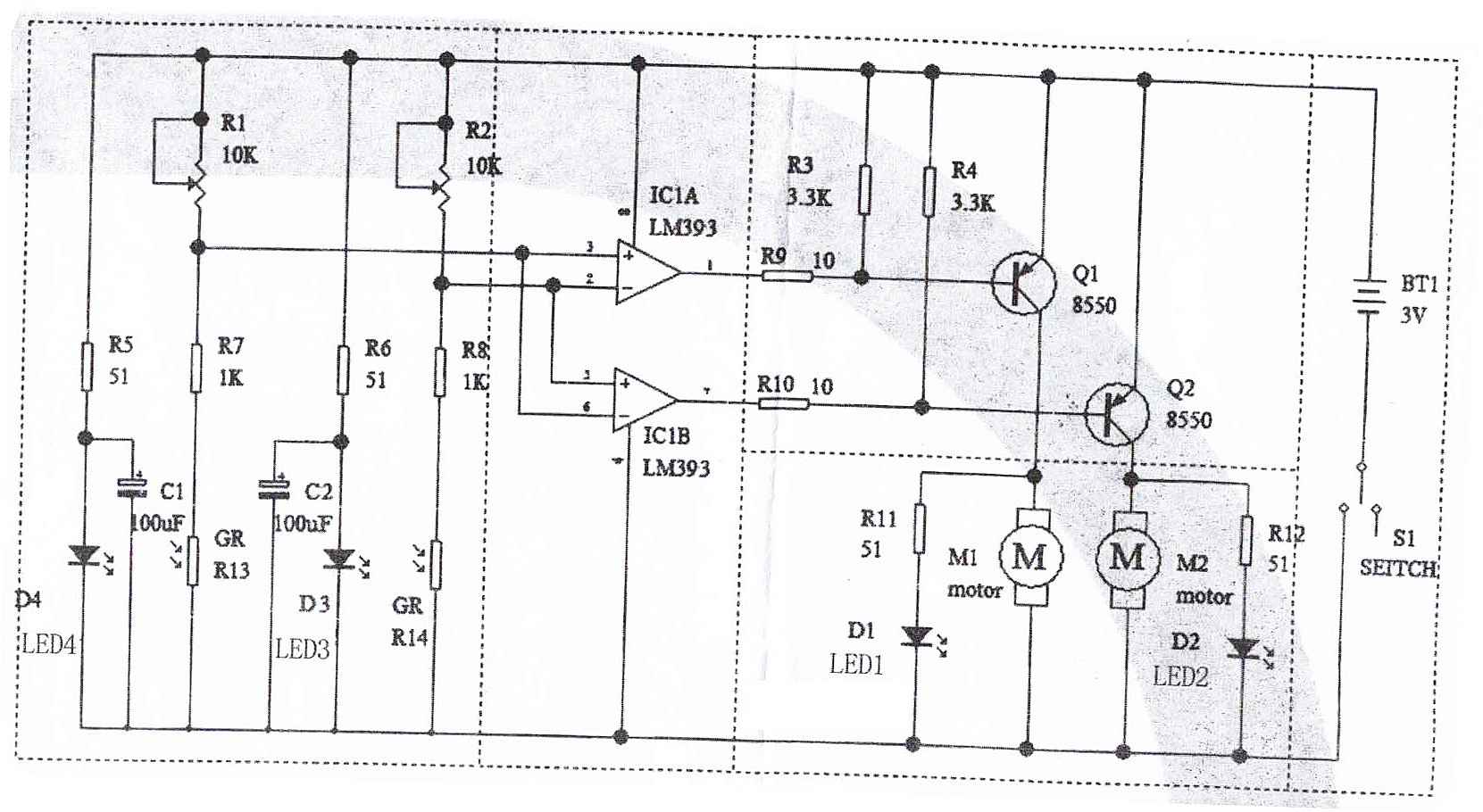

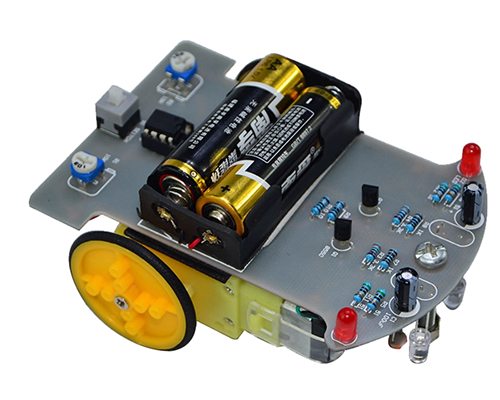

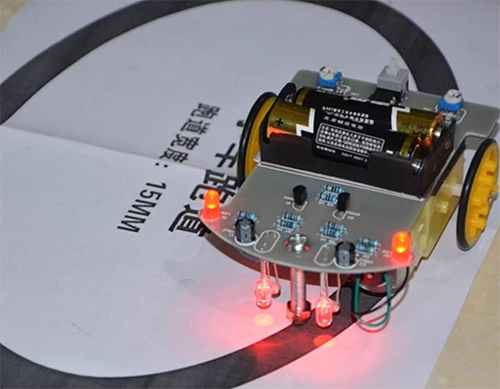

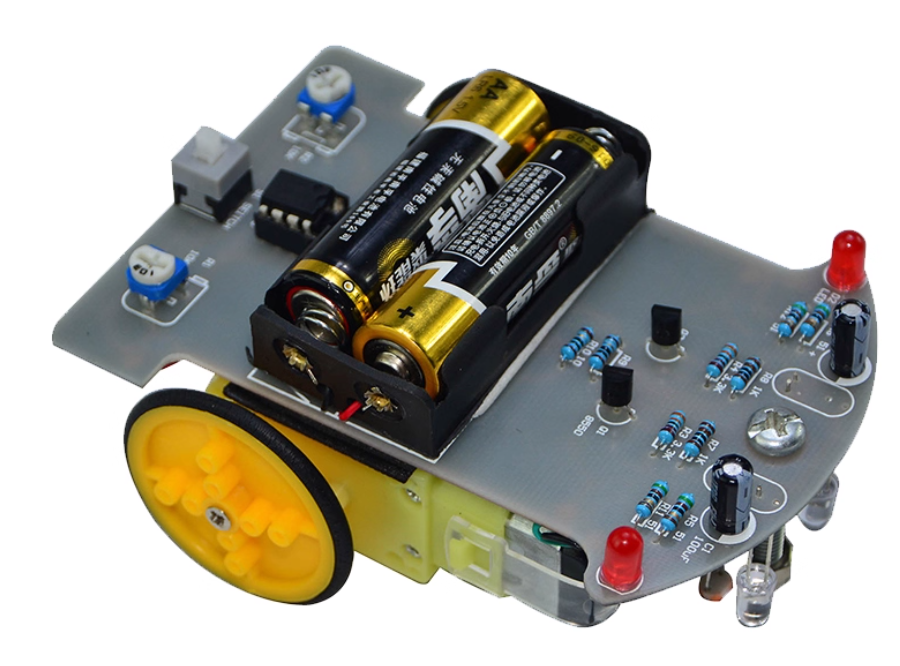

★本商品は組立キットで、半田付けが必要です★黒いペンで書いたトラックに沿って移動してくれる自動トラッキング カーキット、推奨トラック幅：15mm、詳細資料が付いていないので掲載情報だけで作成できる方にお勧め、動作電源：単三電池2本（付属なし）、基板寸法：105 x 73 mm、回路図、表記価格：1
＜構成部品一覧＞
1/4W抵抗（R9/R10）：10Ω（x2）
1/4W抵抗（R5/R6/R11/R12）：51Ω（x4）
1/4W抵抗(R15)：220Ω（x1）
1/4W抵抗（R7/R8）：1K（x2）
1/4W抵抗（R3/R4）：3.3K（x2）
電解コンデンサ（C1/C2）：100uF（x2）
半固定抵抗（R1/R2）：10K（x2）
★φ5★CDSセル（R13、R14）（x2）※裏面
LED(D1/D2)：φ3mm （x2）
LED(D3/D4)：φ5mm （x2）※裏面
トランジスタ（Q1、Q2）：8550（x2）
プッシュスイッチ：8.5x8.5/ロック付き（x1）
モーター（M1、M2）：JD3-100（x2）
IC1：LM393（x1）
ICソケット：8P/300MIL（x1）
タイヤ（x2）
ねじ：M2.2x7（x2）
ねじ：M5x30（x1）
ナット：M5（x1）
リード線（x2）
モータ接着用両面テープ（x2）
電池ボックス接着用両面テープ（x1）
単三電池ボックス：BHT3-2（x1）
基板（x1）
●仕様・機能
★本商品は組立キットで、半田付けが必要です★黒いペンで書いたトラックに沿って移動してくれる自動トラッキング カーキット、推奨トラック幅：15mm、詳細資料が付いていないので掲載情報だけで作成できる方にお勧め、動作電源：単三電池2本（付属なし）、基板寸法：105 x 73 mm、回路図、表記価格：1
＜構成部品一覧＞
1/4W抵抗（R9/R10）：10Ω（x2）
1/4W抵抗（R5/R6/R11/R12）：51Ω（x4）
1/4W抵抗(R15)：220Ω（x1）
1/4W抵抗（R7/R8）：1K（x2）
1/4W抵抗（R3/R4）：3.3K（x2）
電解コンデンサ（C1/C2）：100uF（x2）
半固定抵抗（R1/R2）：10K（x2）
★φ5★CDSセル（R13、R14）（x2）※裏面
LED(D1/D2)：φ3mm （x2）
LED(D3/D4)：φ5mm （x2）※裏面
トランジスタ（Q1、Q2）：8550（x2）
プッシュスイッチ：8.5x8.5/ロック付き（x1）
モーター（M1、M2）：JD3-100（x2）
IC1：LM393（x1）
ICソケット：8P/300MIL（x1）
タイヤ（x2）
ねじ：M2.2x7（x2）
ねじ：M5x30（x1）
ナット：M5（x1）
リード線（x2）
モータ接着用両面テープ（x2）
電池ボックス接着用両面テープ（x1）
単三電池ボックス：BHT3-2（x1）
基板（x1）
