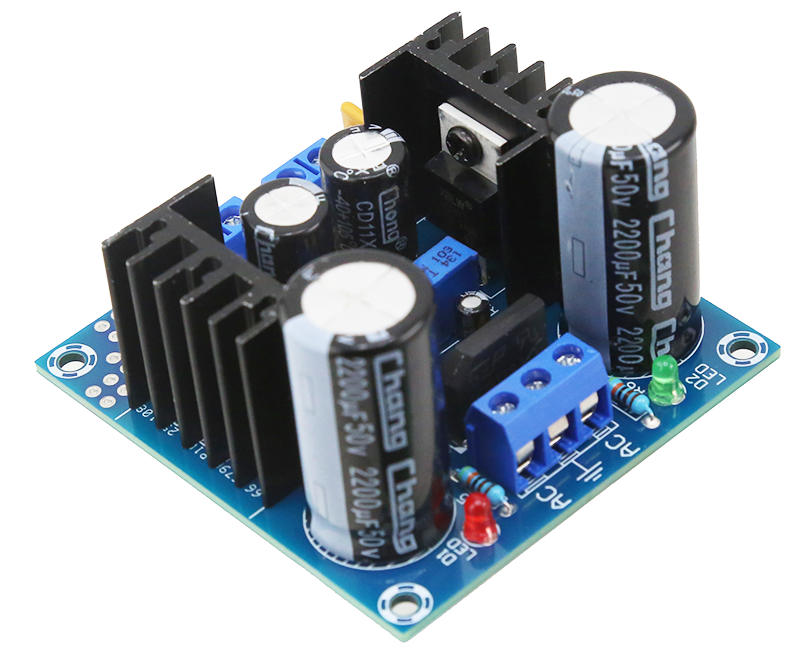

高精度可変両電源キット [K-317337B]
高精度可変両電源キット
[K-317337B]
販売価格: 750円(税別)
(税込: 825円)
在庫切れ
●概要
●仕様・機能
★本商品は組立キットで、半田付けが必要です★高精度出力可変両電源キット、AC-DCコンバータ、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、入力：AC〜0V〜AC、5.08mmピッチ3P端子台、出力：安定化正負DC電源5.08mmピッチ3P端子台、基板寸法：mm、表記価格：1
＜構成部品一覧＞
1/4W金属皮膜抵抗：4.7KΩ (x2)
1/4W金属皮膜抵抗：220Ω (x2)
セラミックコンデンサ：104（x4）
電解コンデンサ：10uF (x2)
電解コンデンサ：470uF (x2)
電解コンデンサ：2200uF (x2)
端子台（TB058）：5.08mm/2P（x2）
端子台（TB058）：5.08mm/3P（x1）
ブリッジダイオード：KBP310 /KBP306 / KBP410 (x1)
ヒートシンク：HS24X16X25B / HS24X16X25B-2P（x2）
可変抵抗：3296W/5K (x2)
可変電源レギュレータ：LM317T (x1)
可変レギュレータ：LM337T (x1)
LED：φ3緑（ｘ1）
LED：φ3赤（ｘ1）
ポリスイッチ（FU）：PTC-RXEF/RXEF135（x2）

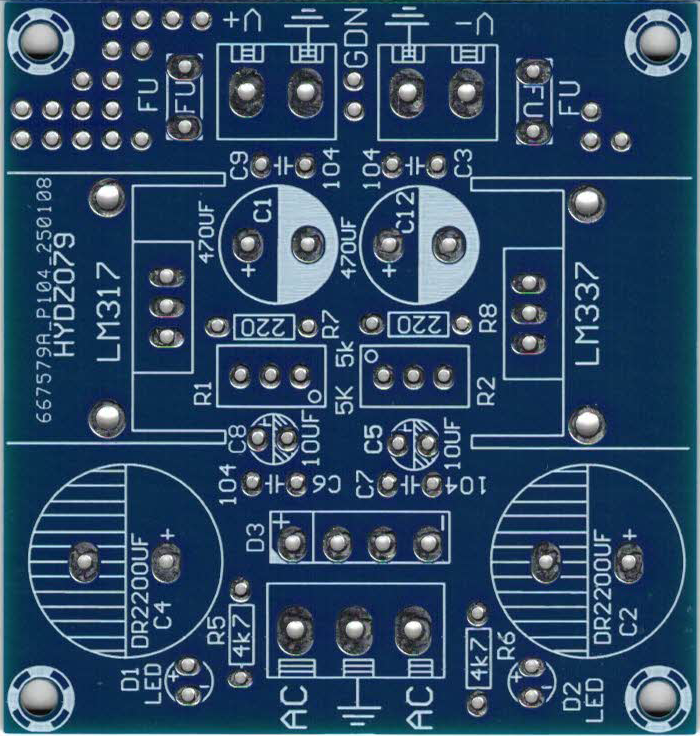

基板 (x1)
●仕様・機能
★本商品は組立キットで、半田付けが必要です★高精度出力可変両電源キット、AC-DCコンバータ、詳細マニュアルがついていないので掲載情報だけで作成できる方にお勧め、入力：AC〜0V〜AC、5.08mmピッチ3P端子台、出力：安定化正負DC電源5.08mmピッチ3P端子台、基板寸法：mm、表記価格：1
＜構成部品一覧＞
1/4W金属皮膜抵抗：4.7KΩ (x2)
1/4W金属皮膜抵抗：220Ω (x2)
セラミックコンデンサ：104（x4）
電解コンデンサ：10uF (x2)
電解コンデンサ：470uF (x2)
電解コンデンサ：2200uF (x2)
端子台（TB058）：5.08mm/2P（x2）
端子台（TB058）：5.08mm/3P（x1）
ブリッジダイオード：KBP310 /KBP306 / KBP410 (x1)
ヒートシンク：HS24X16X25B / HS24X16X25B-2P（x2）
可変抵抗：3296W/5K (x2)
可変電源レギュレータ：LM317T (x1)
可変レギュレータ：LM337T (x1)
LED：φ3緑（ｘ1）
LED：φ3赤（ｘ1）
ポリスイッチ（FU）：PTC-RXEF/RXEF135（x2）
基板 (x1)
