CR発振回路 [AKIT-205]

CR発振回路 [AKIT-205]

販売価格: 350円(税別)

参考在庫数 7点
数量:
●概要

帰還型正弦波、動作電源:4—12V、出力パルス:1-4KHz

●仕様機能

組み立てキットシリーズ、部品1式、基板付き、部品を基板に半田付けして使用する、詳細マニュアルがついていないので回路図と基板パターンを見ながら作成できる方にお勧め、電源は別途ご用意ください、発振回路(Electronic Oscillator)とは、持続した交流を作る電気回路、その原理により帰還型と弛張型に分類できる。C(コンデンサ)とR(抵抗)で構成されるCR回路を用いて帰還型正弦波を発生する回路、動作電源:4—12V、出力パルス周波数範囲:1-4KHz、回路図、表記価格:1

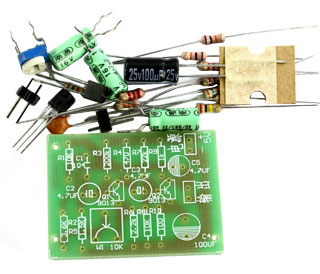

●部品構成


抵抗10KΩ(R8,R1)x2
抵抗1.5KΩ(R5)x1
抵抗3.6KΩ(R2)x1
抵抗200KΩ(R3)x1
抵抗1KΩ(R9)x1
抵抗470Ω(R4)x1
抵抗2.2KΩ(R6)x1
抵抗33KΩ(R7)x1
抵抗100Ω(R10)x1
半固定抵抗10k(x1)

トランジスタ9013(x2)

電解コンデンサ4.7uF(C2,C3,C5)x3
電解コンデンサ100uF(x1)

セラミックコンデンサ104(x1)

専用PCB/38.3x30.8x1.6mm

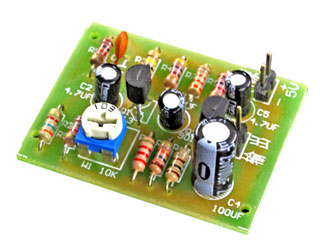

拡大写真

●現行版(2013年11月7日より出荷)



●取り扱い終了版
