DSPラジオ [DSP6951]

●概要

●仕様機能

ワンチップDSPラジオチップ単体、FM/TV/LW/MWのマルチバンド対応、I2Cインターフェース、最大500mW出力オーディオアンプ内蔵、高精度デジタルチューニング機能、動作電源：2-4.5V、パッケージ：0.65mmピッチTSSOP-24、データシート、表記価格：1

●参考回路


（↑）拡大図面
メイン回路

（↑）拡大図面
マイコン回路（MC96F6432Qを使用、I2Cインターフェース）

（↑）音声出力


（↑）液晶ディスプレイ

（↑）電源入力

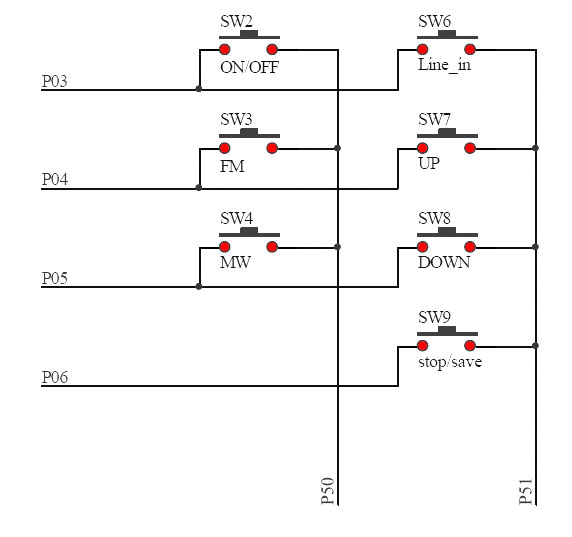

（↑）バンドスイッチ

（↑）チューニング（エンコーダスイッチ）

（↑）音量制御

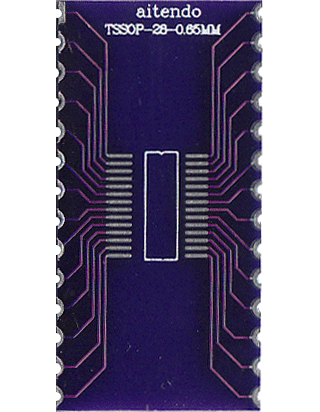

●対応変換基板
