超音波距離測定モジュール [HC-SR04]

超音波距離測定モジュール [HC-SR04]

販売価格: 390円(税別)

参考在庫数 7点
数量:
●概要

角度15度以内、距離範囲:20〜4000mm、5V

●仕様・機能

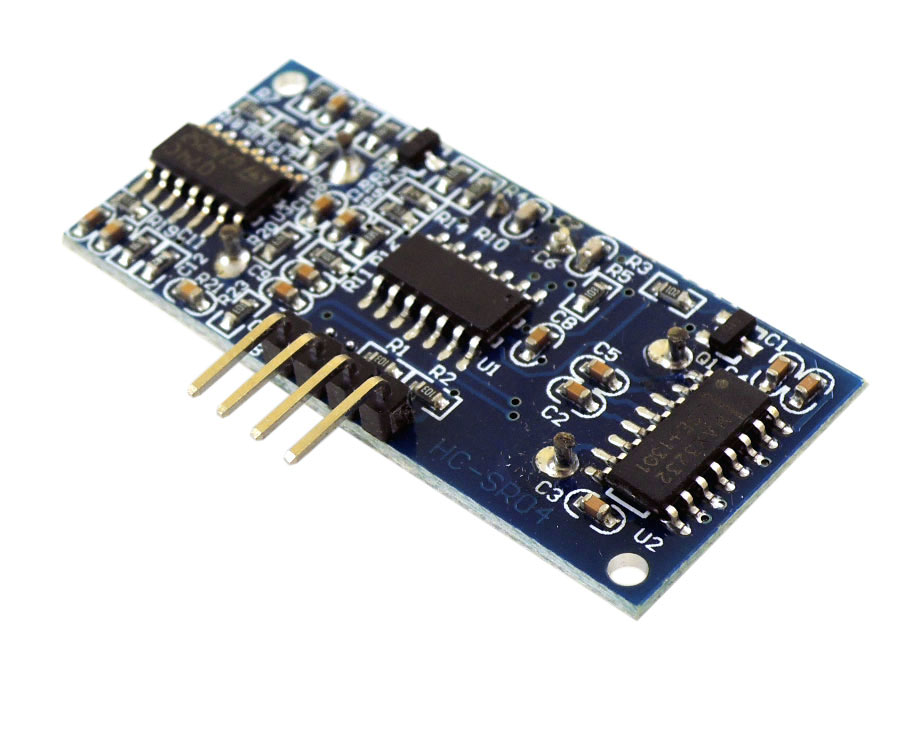

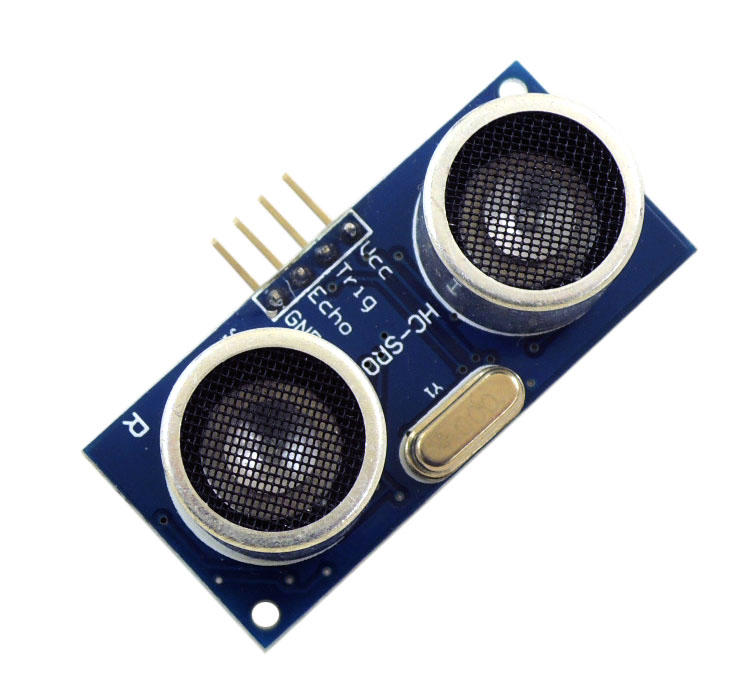

物体に反射して戻ってくる反射波を検出して反射波の反射時間を測定して距離を測る超音波距離測定モジュールの完成品、送受信一体型、物体までの距離L[m]は発射した波と反射波の時間差t[s]が、L=343t/2で求められる、範囲内に物体があった時、基板上のLEDが点灯する。このモジュールでは、Trigに10μm以上のパルスを加えると、パルスの立下り時から超音波を発信して、センサーは自分の出した瞬間の超音波を拾わないように少し待ってから出力パルス(40KHz)をHighに立ち上げる。超音波が帰ってきたらこのパルスがLowになるのでこの長さを測ることにより物体までの距離がわかる、トリガー(TRIG)を10μ秒以上HIGHにすると、距離の測定を始める、動作電圧:5V、感知角度範囲:15度以内、測定可能な距離範囲:20-4000mm、周波数: 40kHz、分解能:3mm、外形寸法:45x20.5x17.5mm、参考コードsamplecode_Ultrasona_8051マニュアル、本体のみ、インターフェースケーブルは別売、回路図、表記価格:1





詳細を見る




参考

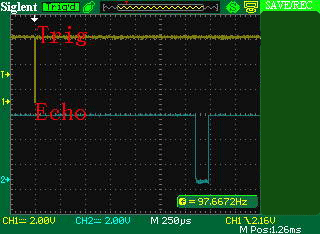

(↑)長距離測定

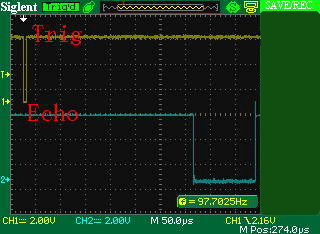

(↑)近距離測定
