★7293★パワーアンプキット [AKIT-TDA7293]

★7293★パワーアンプキット [AKIT-TDA7293]

販売価格: 1,450円(税別)

在庫切れ
●概要

●仕様・機能

大出力パワーアンプチップTDA7293を使ってパワーアンプを作成するための部品セット、部品を基板に半田付ける必要がある、詳細マニュアルがついていないので完成品の写真や基板シルク印刷を見ながら作成できる方にお勧め、音が奥に広がるような音、出力:85W+85W(OCL、ステレ)、170W(BTL、モノラル)オ、8-16Ω、動作電源:±15〜±35VDC(両電源)、OCLとBTL両用、基板寸法:117.0x37.0mm、回路図、表記価格:1 ※ご注意:使用にはヒートシンク(放熱器)を別途付ける必要がある。



●構成部品一覧

・金属皮膜抵抗1/4W :
680Ω(R1、R8)x2
22KΩ(R2、R3、R4、R9、R10)x5
10KΩ(R5)x1点
33KΩ(R6)x1点
・フィルムコンデンサ:
0.1uF(C3、C4、C15、C16)x4
1uF(C11、C12)x2点
電解コンデンサ:100V22uF(C1、C2、C5、C6、C7、C8、C9、C10、C13、C14)x10
ダイオード:IN4148(D1)x1
アンプチップ:TDA7293(ZIP-15)(IC1、IC2)x2
可変抵抗VR:50KΩ(503)x1
・端子台:
3Px1
2Px2

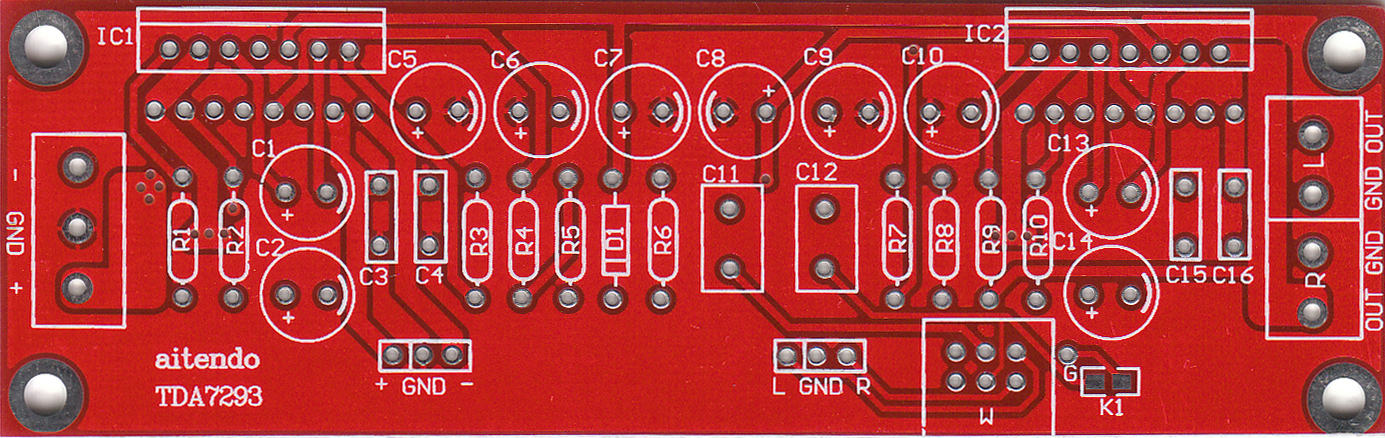

PCB基板x1
